特徴
- 入力
- マイク入力(XLR,バランス)
- 楽器入力(1/4",アンバランス)
- ゲイン
- +15dB～+70dB,ステップ可変(代理店サイトの「+15dB～+7dB」という記載は誤りです。)
- ファインコントロール
- ±5dB,連続可変
- Hi-Pass Filter
- 40Hz/Flant/100Hz
- EQ
- 4バンド・フルパラメトリックイコライザー
- Q:0.4-4(LOW/HIGHバンドはShlefも選択可能
- カット/ブースト:±15dB
- LOW:15Hz-800Hz
- LOW-MID:120Hz-8kHz
- HIGH-MID:400Hz-26kHz
- HIGH:400Hz-26kHz
- その他
- ファントム電源(+48V)
- 位相反転
- インサート(Post HPF/Pre EQ)
Spec
- マイク入力
- 1 kΩ バランス, >80dB CMRR, クリッピング前最大入力 +17dBu
- インサート入力
- 20 kΩ バランス ブリッジ, >40dB CMRR, クリッピング前最大入力 +21dBu
- MI入力
- 1 MΩ アンバランス, クリッピング前最大入力 +8.5dBu
- スループット
- 帯域幅: -0.1dB / +0.002dB, <10Hz ～ >30kHz (最悪ケース)
- -3dB, >300kHz 及び <<10Hz (典型)
- 歪み: <0.003% ハーモニック, 20Hz～20kHz (典型)
- SMPTEインターモジュレーション歪み: <0.006% (典型)
- オペアンプ: 30v/usec 低ノイズディスクリート GML 9202
- ノイズ
- 広帯域: -80dBu, EQオン, 典型
- EIN (MI入力): -112dBu
- EIN (マイク入力, Rs=150Ω, 30kHz BW): -120dBu, 最悪ケース
- クロストーク: -80dB, 20Hz～20kHz, 最悪ケース
- フォームファクター
- 1チャンネル、マルチ入力、ゲイン、フィルター、パラメトリックEQ、インサート機能、内蔵電源
- 入力: マイク(XLRバランス), MI(1/4” TSアンバランス)
- ゲイン: +15dB～+70dB, 5dBステップ
- ファインコントロール: -5dB～+5dB, 連続可変
- 位相スイッチ、ファントム電源(P48)スイッチ
- フィルター: 2次バターワースアクティブハイパス, 100Hz, フラット, 40Hz
- インサートコントロール: プリアンプからパラメトリックEQへの分岐
- EQセクション: 4バンド, フルパラメトリック, 連続可変
- EQ INスイッチ
- オーバーロード(OL)インジケータ: プリアンプ・EQのピーク表示
- 出力
- クリッピング: +27.0 dBv
- 3線式アンバランス XLR (ピン2ホット)
- 出力オフセット: <3 mV 最大, DCサーボ補正, 直結
- その他
- 内蔵リニア電源, 110V/220V切替, 50/60Hz; +/-28VDC, +/-18VDC, +48VDC
- 消費電力: 約28W; 500mA/250V スローブロー ヒューズ(110V時)
- 別々のグラウンドとシャーシ接続
- ラックマウント: 19" W × 1.75" H × 10" D, ブラックアルマイト, シルバー文字
- 重量: 約11 lbs (発送重量は異なる場合あり)

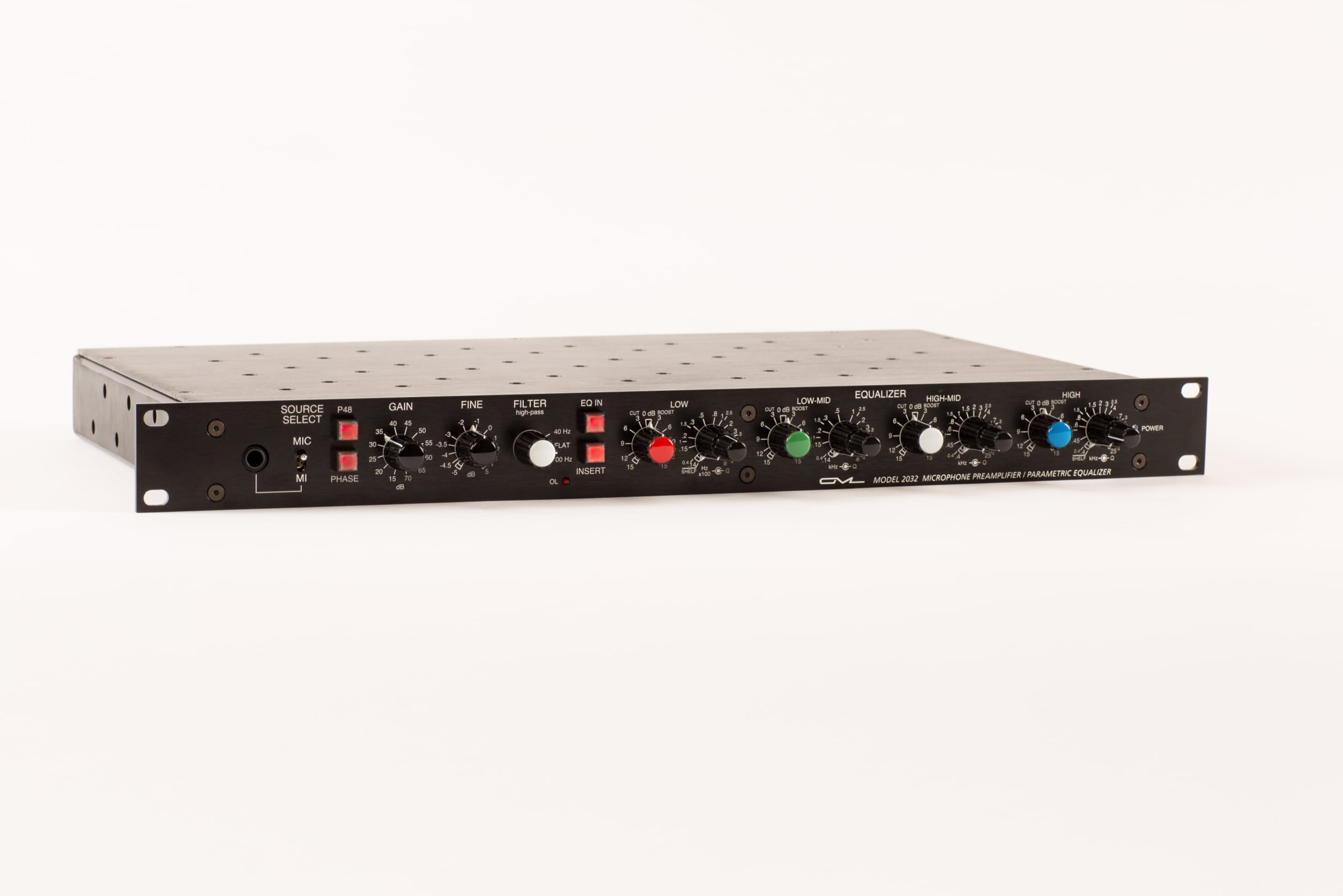

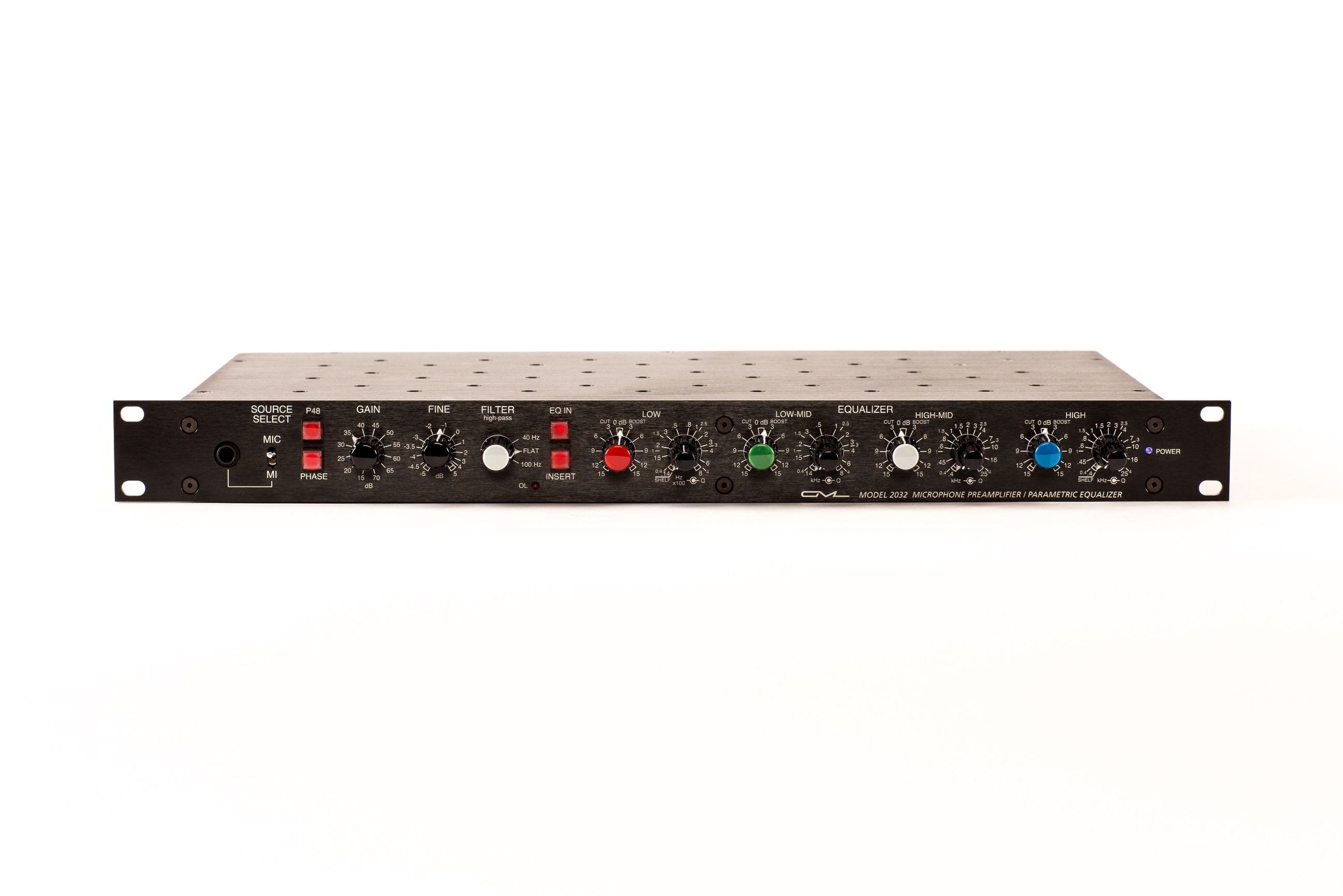

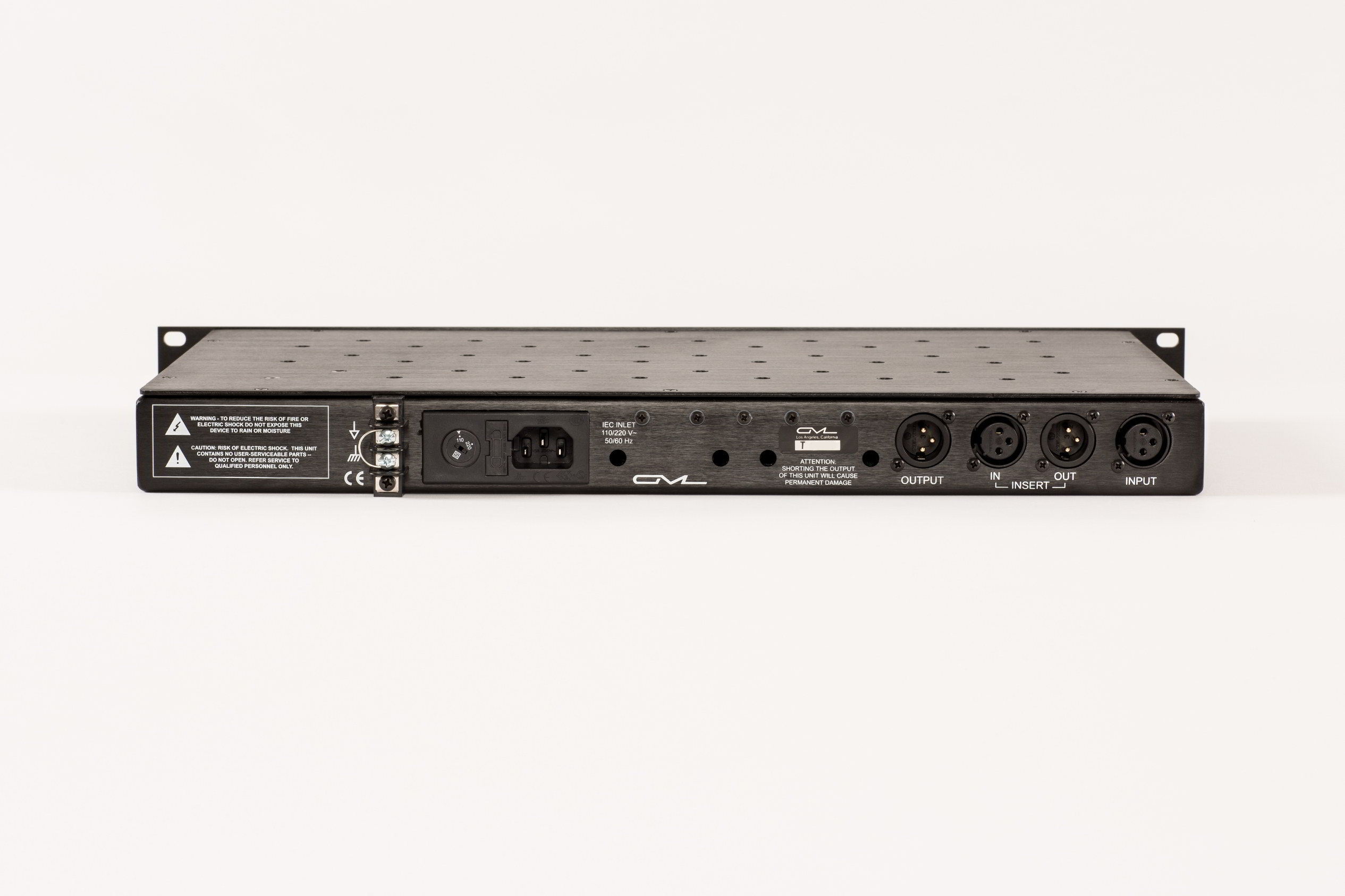

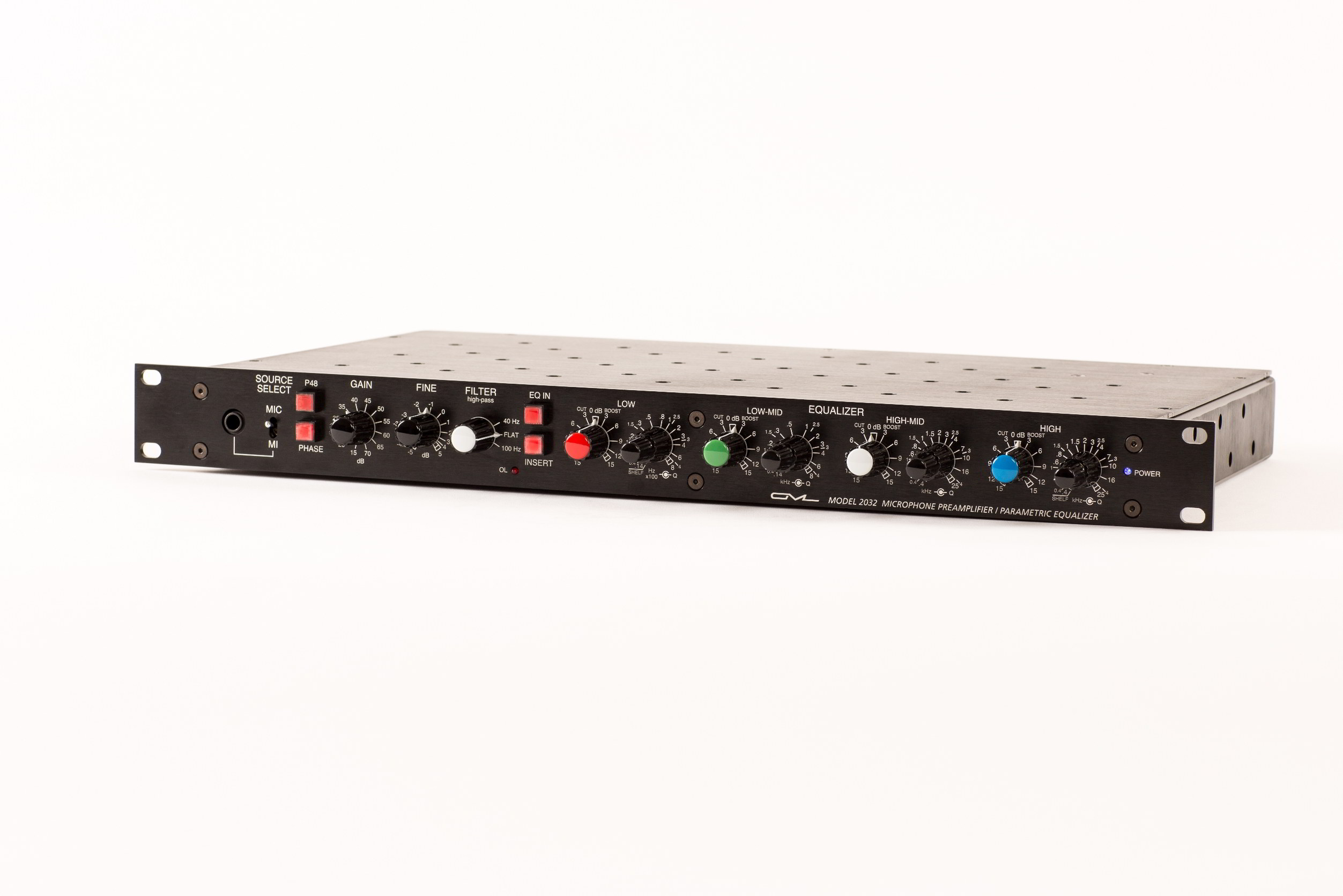

追加画像
