電源
| AC100V 50/60Hz
|
消費電力
| 40W
|
周波数特性
| 20～20,000Hz ±1dB (+4dB*入力)
|
入力

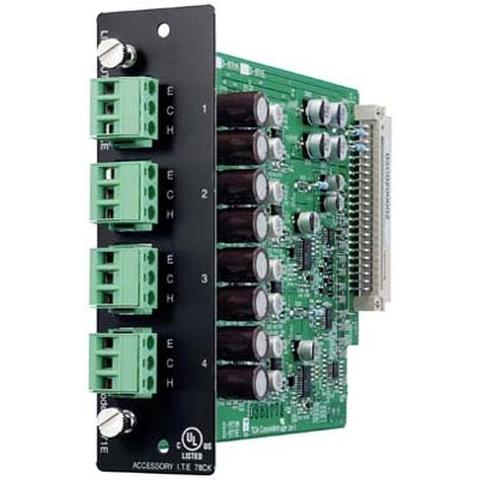

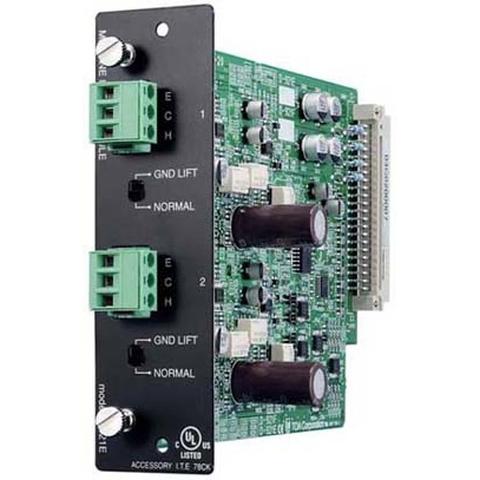

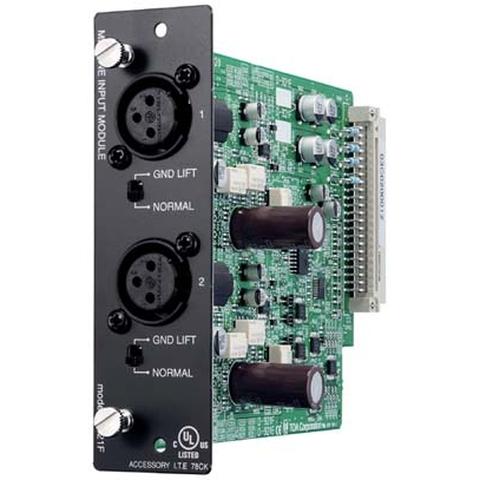

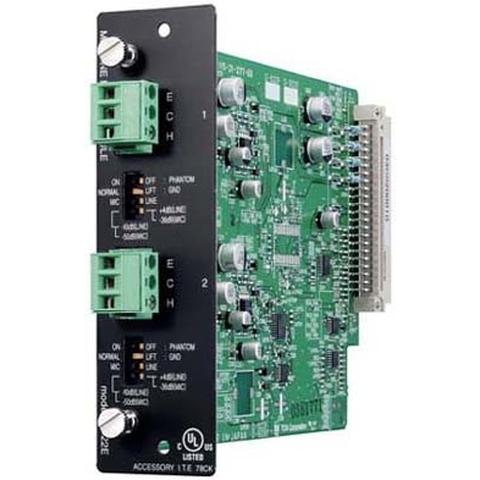

| 最大12チャンネル モジュール式(別売)
|
出力

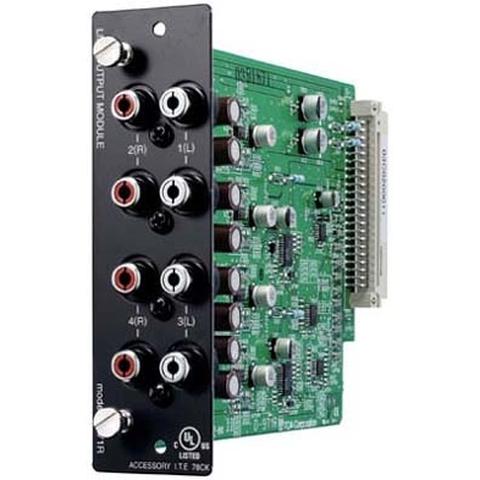

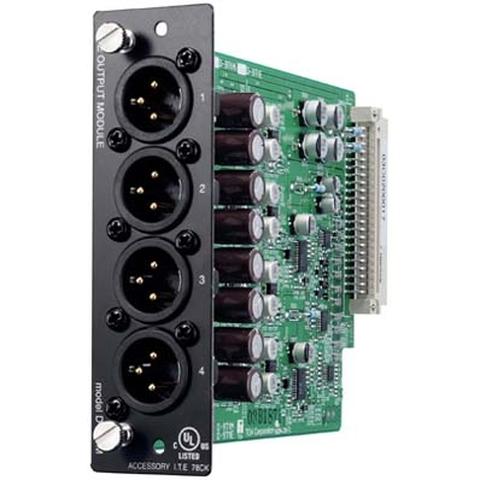

| 最大8チャンネル モジュール式(別売)
|
信号処理
| ハウリング抑制機能
| 12フィルター(オート+ダイナミック)
|
オートミキシング機能
| ダッカー(オートミュート) NOMアッテネーション
|
オートミキシンググループ
| 4グループ
|
イコライザー/フィルター
| パラメトリックイコライザー:
|
20～20,000Hz ±15dB Q:0.267～69.249
|
フィルター:
|
ハイパスフィルター 20～20,000Hz 6dB/oct,12dB/oct
|
ローパスフィルター 20～20,000Hz 6dB/oct,12dB/oct
|
ノッチフィルター 20～20,000Hz Q:8.651～69.249
|
オールパスフィルター 20～20,000Hz Q:0.267～69.249
|
ハイシェルビングフィルター 6～20kHz ±15dB
|
ローシェルビングフィルター 20～500Hz ±15dB
|
ホーンイコライザー 20kHz 0～+18dB 1dBステップ
|
クロスオーバーフィルター:20～20,000Hz
|
6dB/oct,12dB/oct,18dB/oct,24dB/oct
|
コンプレッサー/オートレベラー
| (コンプレッサー時)
|
スレッショルド:-20～+20dB 1dBステップ
|
レシオ:1:1,2:1,3:1,4:1,8:1,12:1,20:1,∞:1
|
アタックタイム:0.2ms～5s
|
リリースタイム:10ms～5s
|
ゲイン:-∞～+10dB
|
(オートレベラー時)
|
ターゲットレベル:-20～+10dB 1dBステップ
|
マックスゲイン :0～+20dB 1dBステップ
|
アタックタイム :10ms～10s
|
リリースタイム :100ms～10s
|
ディレイ
| 遅延時間:0～682.6ms 0.021msステップ
|
マトリクス
| 12×8
|
クロスポイントゲイン
| -∞～0dB 1dBステップ
|
プリセットメモリー
| 16
|
補助機能
| システムロック機能
|
制御
| RS-232C D-subコネクター(9P) リモートコントロールモジュールD-981(別売)
|

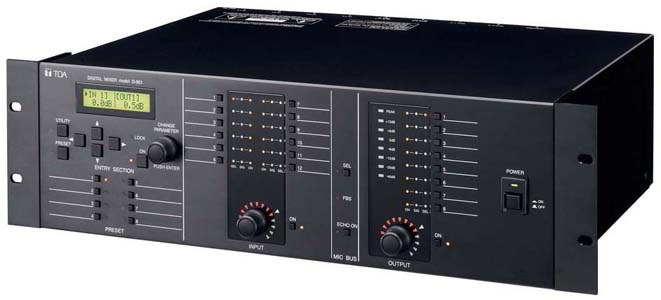

前面パネル部
| プリセットメモリー呼び出しキー:8
|
LCD表示機,画面シフトキー(上下左右),設定つまみ
|
入力レベルインジケーター:2色LED
|
出力レベルインジケーター:2色LED
|
チャンネル選択キー:12(入力チャンネル用)+8(出力チャンネル用)
|
チャンネル音量調節器:1(入力チャンネル用)+1(出力チャンネル用)
|
背面
| 入力モジュールスロット:6(入出力モジュール兼用スロット:2)
|
出力モジュールスロット:2
|
リモートコントロールモジュールスロット:1
|
使用温度範囲
| +5℃～+40℃
|
仕上
| パネル:アルミ ヘアライン仕上 黒(マンセルN1.0近似色)
|
ケース:プレコート鋼板 黒(マンセルN1.0近似色) 3分艶
|
寸法
| 482.6(W)×132.6(H)×320(D)mm(突起部を除く)
|
質量
| 6.9kg
|
付属品
| 電源コード(2m)…1,ラック取付ねじ…4,ラックマウント金具(本体取付済み)…2,モジュール取付ねじ(予備)…4,ブランクパネル(本体取付済み)…9
|
