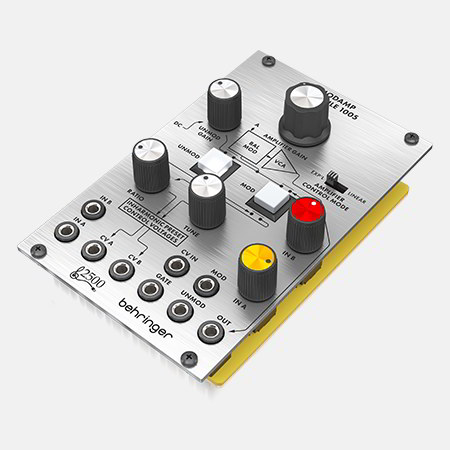

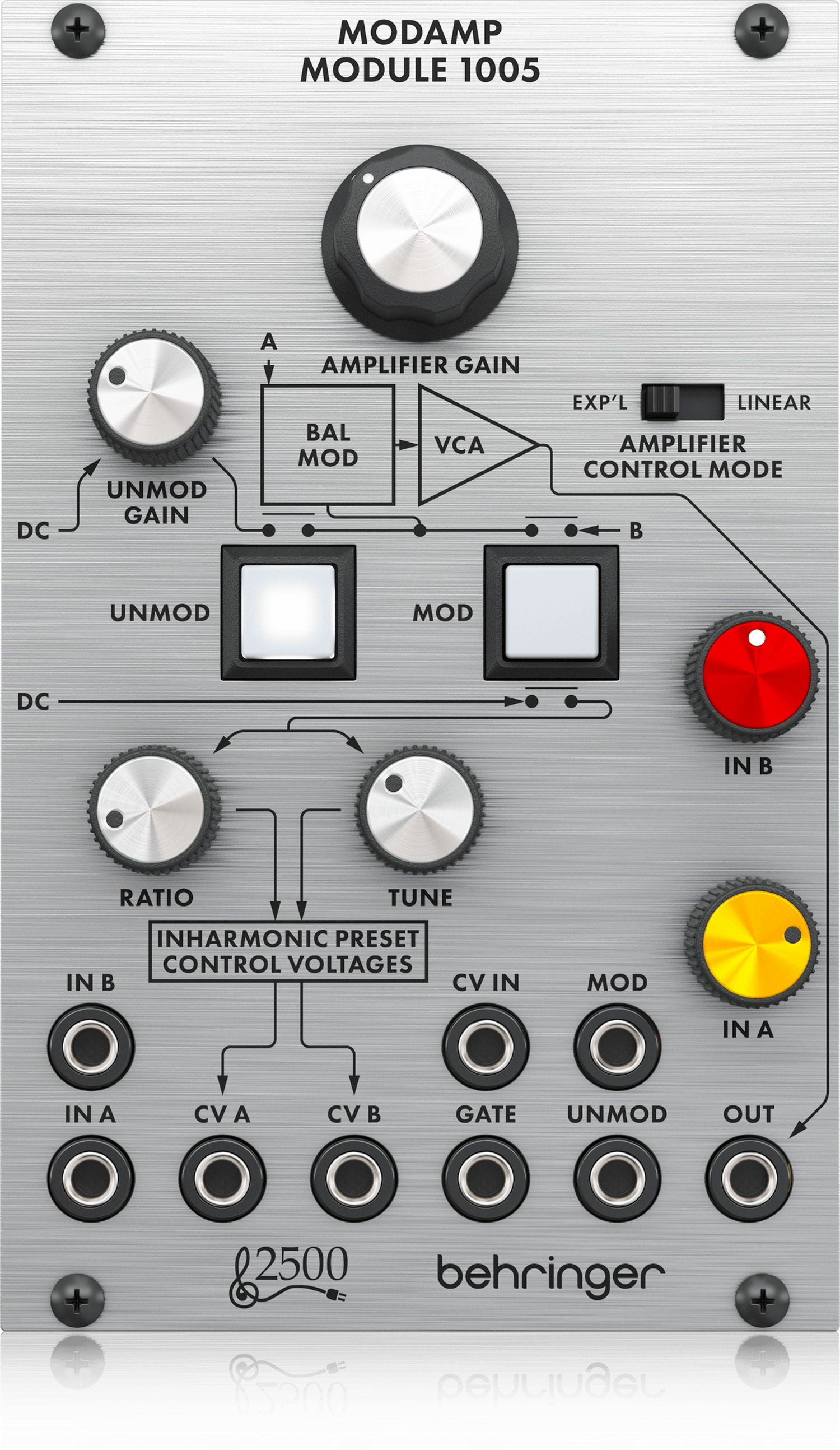

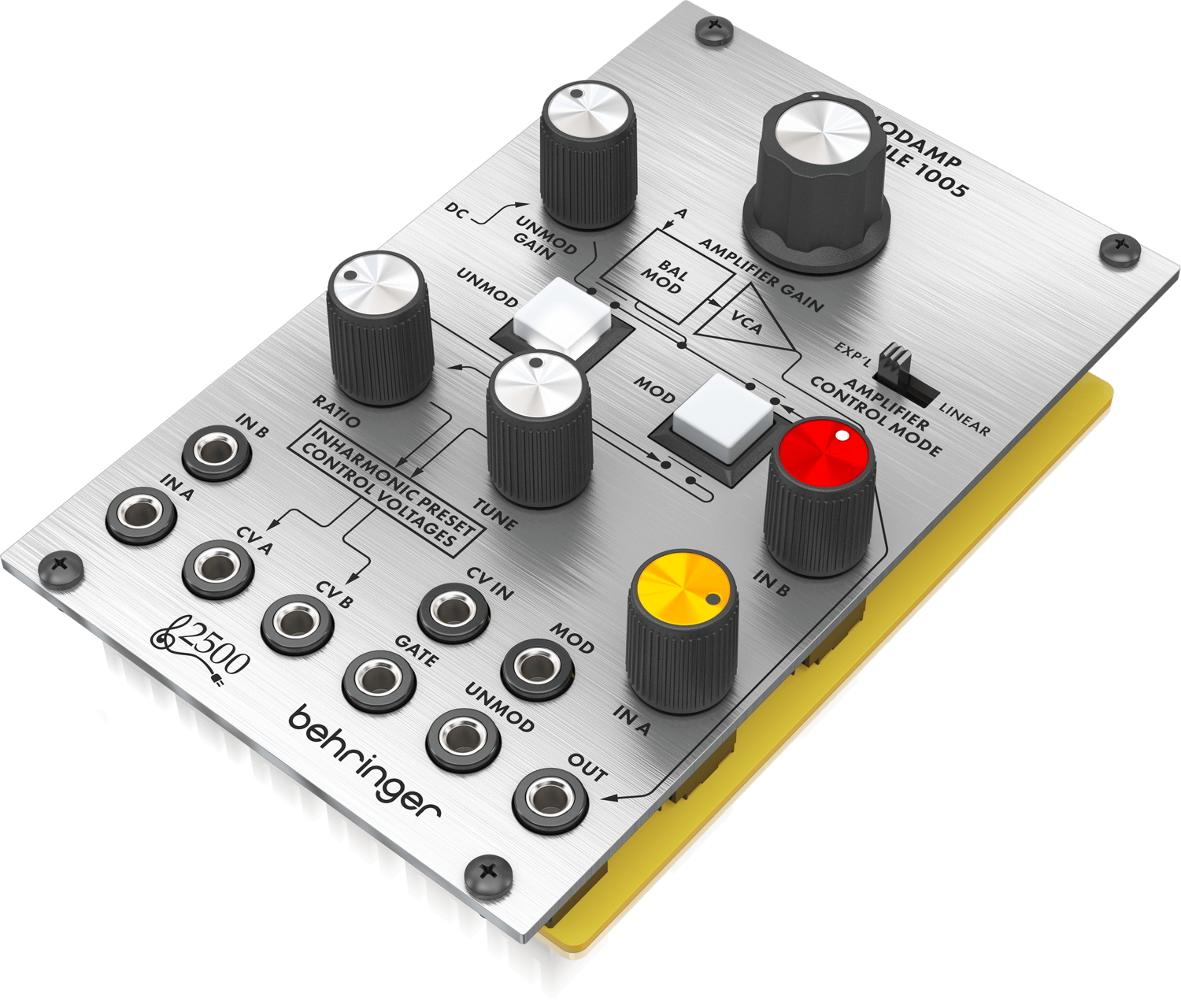

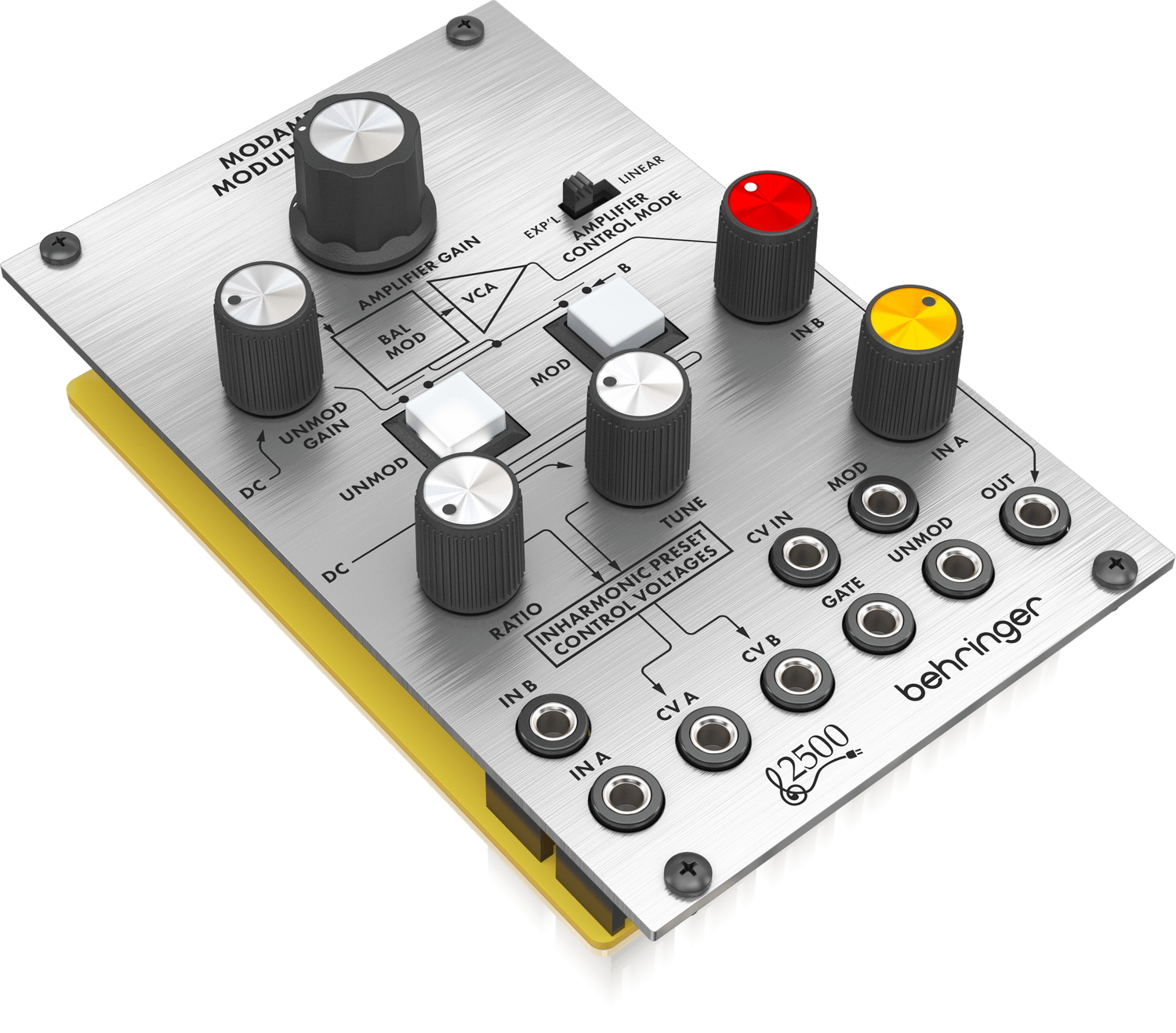

BEHRINGER   MODAMP MODULE 1005

■'70s クラシック1005アナログModAmpモジュール
■「2500」シリーズの回路を本格的に再現
■ディスクリートバランスモジュレーターとVCAで構成
■バランスドモジュレーターは2つの入力信号(DC～20 kHz)を受け、2つの信号を乗算した出力を生成します
■不調和の倍音を与え複雑な波形を作成
■2つの高精度電圧出力が通常接続されているVCOの周波数を制御
■モジュレーションはプッシュボタン(ModおよびUnmod)によってアクティブ化
■Unmodモード時入力Aの信号は変調なしで出力に送られ、レベルはUnmodゲインコントロールによって設定
■モジュールにパッチ可能なトリガーまたはゲート信号により、変調のオン/オフを切替可能
■VCAは変調器からの出力を受け入れ、ゲイン制御電圧と外部制御電圧の合計に従って出力信号レベルを変更
■2つの外部VCA制御信号は、フロントパネルコントロールで減衰可能
■VCAモードはエクスポネンシャルまたはリニアいずれかを選択可能
■ユーロラックの仕様:16 HP

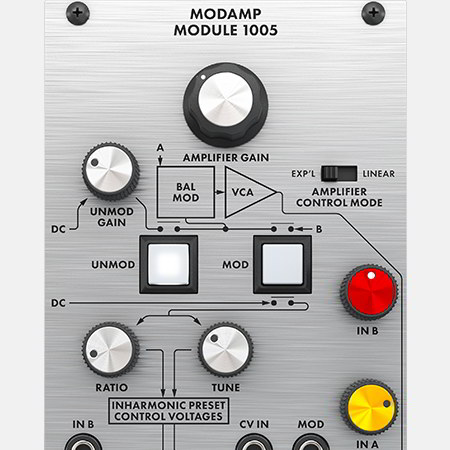

■MODAMP 1005は、メタリックでベルのようなサウンドやその他の多くのモジュレーションエフェクトを作成するための機能豊富なリングモジュレーターです。変調は、INAおよびIN Bジャックを介してVCOまたはLFOからの信号などの信号に適用でき、 VCA出力を介して供給されます。 1005はINAおよびINB減衰器を備えており、UNMODゲインコントロールを使用すると、UNMODモードでのゲインを設定できます。ゲインコントロールを備えたVCAと指数または線形応答を選択できます。比率および調整コントロールを使用すると、2の周波数を制御およびバランスできます。 便宜上、外部VCO。 照らされたUNMODおよびMODスイッチは、変調効果を無効または有効にします

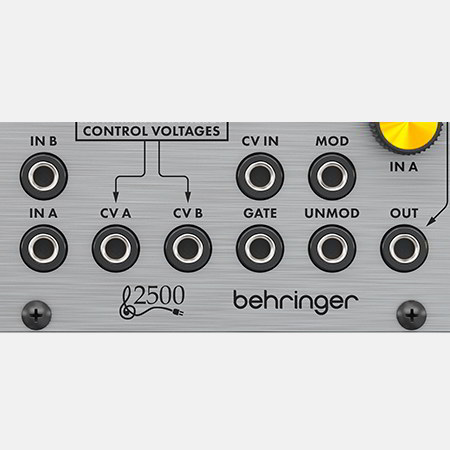

■1005は包括的な接続環境を提供します。信号Aが信号Bによって変調される変調器入力の入力AおよびB、CVAおよびCVBはリモートコントロール用のVCOの周波数CV入力に接続し、CV INは別のモジュールからのVCAレベルを制御します。 GATE、MOD、およびUNMODジャックは、UNMOD(変調が無効)およびMOD(変調が有効)スイッチのリモート制御の選択肢を提供し、最後にVCA OUTが無変調または変調信号出力を提供し、UNCAでVCAを個別に使用できるようにします。
