Spec
- プロセッシング
- ビデオ・プロセッシング
- 4:4:4(Y/Pb/Pr)、10ビット
- 入力映像フォーマット
- HDMI(ビデオ、CEA-861-F):720/50p、720/59.94p
HDMI(ビデオ、CEA-861-F):1080/50i、1080/59.94i
HDMI(ビデオ、CEA-861-F):1080/50p、1080/59.94p
HDMI(ビデオ、CEA-861-F):2160/50p(UHD 4K)、2160/59.94p(UHD 4K)
HDMI(ビデオ、CEA-861-F):2160/50p(DCI 4K)、2160/59.94p(DCI 4K)
HDMI(PC、VESA DMT):1024×768/60Hz(XGA)
HDMI(PC、VESA CVT):1280×768/60Hz(WXGA)
HDMI(PC、VESA DMT):1280×1024/60Hz(SXGA)
HDMI(PC、VESA CVT):1400×1050/60Hz(SXGA+)
HDMI(PC、VESA DMT):1600×1200/60Hz(UXGA)
HDMI(PC、CEA-861-F):1920×1080/30Hz(FHD)、1920×1080/60Hz(FHD)
HDMI(PC、VESA CVT):1920×1200/60Hz(WUXGA、Reduced blanking)
HDMI(PC、CEA-861-F):3840×2160/24Hz(UHD 4K)、3840×2160/30Hz(UHD 4K)、3840×2160/60Hz(UHD 4K)
HDMI(PC、CEA-861-F):4096×2160/24Hz(DCI 4K)、4096×2160/30Hz(DCI 4K)、4096×2160/60Hz(DCI 4K)
RGB(PC、VESA DMT):1600×1200/60Hz(UXGA)
RGB(PC、CEA-861-F):1920×1080/60Hz(FHD)
SDI(ビデオ、SMPTE ST274):1080/50i、1080/59.94i
SDI(ビデオ、SMPTE ST274):1080/50p、1080/59.94p
SDI(ビデオ、SMPTE ST2036):2160/50p(UHD 4K)、2160/59.94p(UHD 4K)
SDI(ビデオ、SMPTE ST2048):2160/50p(DCI 4K)、2160/59.94p(DCI 4K)
静止画:Windows Bitmapファイル(.bmp)、最大4096×2160ピクセル、1ピクセル24ビット、無圧縮
静止画:PNGファイル(.png)、最大4096×2160ピクセル(※1)
※1 PNG ファイルの αチャンネルは読み込めません。
パターン・ジェネレーター:12パターン、4モーション - 出力映像フォーマット
- HDMI(ビデオ、CEA-861-F):1080/50p、1080/59.94p
HDMI(ビデオ、CEA-861-F):2160/50p(UHD 4K)、2160/59.94p(UHD 4K)
HDMI(ビデオ、CEA-861-F):2160/50p(DCI 4K)、2160/59.94p(DCI 4K)
HDMI(PC、CEA-861-F):1920×1080/30Hz(FHD)(※2)、1920×1080/60Hz(FHD)
HDMI(PC、CEA-861-F):3840×2160/30Hz(UHD 4K)、3840×2160/60Hz(UHD 4K)
HDMI(PC、CEA-861-F):4096×2160/30Hz(DCI 4K)、4096×2160/60Hz(DCI 4K)
※2 HDMI OUT1～3でDown Convertが「Enabled」の場合。
HDMI(MULTI-VIEW、PC、CEA-861-F):1920×1080/60Hz(FHD)
SDI(ビデオ、SMPTE ST274):1080/50p、1080/59.94p
SDI(ビデオ、SMPTE ST2036):2160/50p(UHD 4K)、2160/59.94p(UHD 4K)
SDI(ビデオ、SMPTE ST2048):2160/50p(DCI 4K)、2160/59.94p(DCI 4K)
※VESA DMT、VESA CVT、CEA-861-F準拠
※色域:Rec.709、Rec.2020
※輝度:SDR、HDR PQ (HDR10)、HDR HLG - 映像エフェクト
- Transition:Mix、Cut、Wipe(9パターン)
Composition:PinP、Key(※3)、PinP + Key(※3)
DSK:PinP、Key(※3)、PinP + Key(※3)
その他:Output Fade, Output Freeze, Output Capture
※1 ルミナンス・キー、クロマ・キー - オーディオ・プロセッシング
- 24ビット/48kHz
- オーディオ・フォーマット
- SDI IN/OUT:リニアPCM、24ビット/48kHz、16ch(SMPTE 299M準拠)
HDMI IN/OUT:リニアPCM、24ビット/48kHz、2ch - オーディオ・エフェクト
- マトリクス・ミキサー
ディレイ(1ms単位、最大500ms)
テスト・トーン出力 - その他の機能
- メモリー(64設定)
EDIDエミュレーター(HDMI IN)
パネル・ロック機能

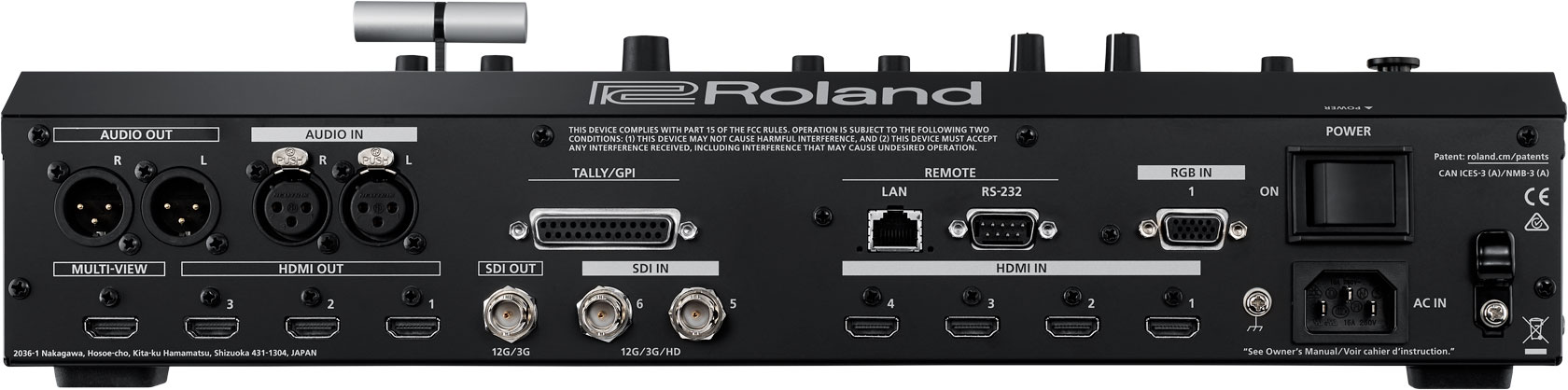

リモート・カメラ制御 - 接続端子
- 入力端子
- HDMI IN 1～4端子:HDMIタイプA(HDMI 2.0)
SDI IN 5～6端子:BNCタイプ(12G/3G/HD-SDI、SMPTE 2082、424M(Level-A、Level-B)、292M準拠)
RGB IN 1端子:15ピン・ミニD-subタイプ(アナログRGB、HDMI IN 1かRGB IN 1かをメニューで選択)
AUDIO IN L/R端子:XLR-3-31タイプ(バランス)
※XLRタイプ:1 GND、2 HOT、3 COLD - 出力端子
- SDI OUTPUT端子:BNCタイプ(12G/3G-SDI、SMPTE 2082、424M(Level-A、Level-B)準拠)
HDMI OUT 1～3端子:HDMIタイプA(HDMI 2.0)
MULTI-VIEW端子:HDMIタイプA(HDMI 1.4)
AUDIO OUT L/R端子:XLR-3-32タイプ(バランス)
PHONES端子:ステレオ・ミニ・タイプ
※XLRタイプ:1 GND、2 HOT、3 COLD - その他の端子
- USB MEMORY 端子:USB Aタイプ(USBメモリー用)
RS-232 端子:9ピンD-subタイプ(オス)(外部制御用)
LAN 端子:RJ45タイプ、100BASE-TX(外部制御用)
TALLY/GPI 端子:25ピンD-subタイプ(メス)(Tally:16、GPI:8) - オーディオ入出力規格
- 入力レベル
- AUDIO IN L/R:+4dBu(最大入力レベル:+24dBu)
- 入力インピーダンス
- AUDIO IN L/R:15kΩ
- 出力レベル
- AUDIO OUT L/R:+4dBu(最大出力レベル:+24dBu)
PHONES:92mW+92mW(32Ω) - 出力インピーダンス
- AUDIO OUT L/R:600Ω
PHONES:10Ω - その他
- 電源
- AC100V(50/60Hz)
- 消費電力
- 80 W
- 外形寸法
- 482(幅)×300(奥行き)×116(高さ)mm

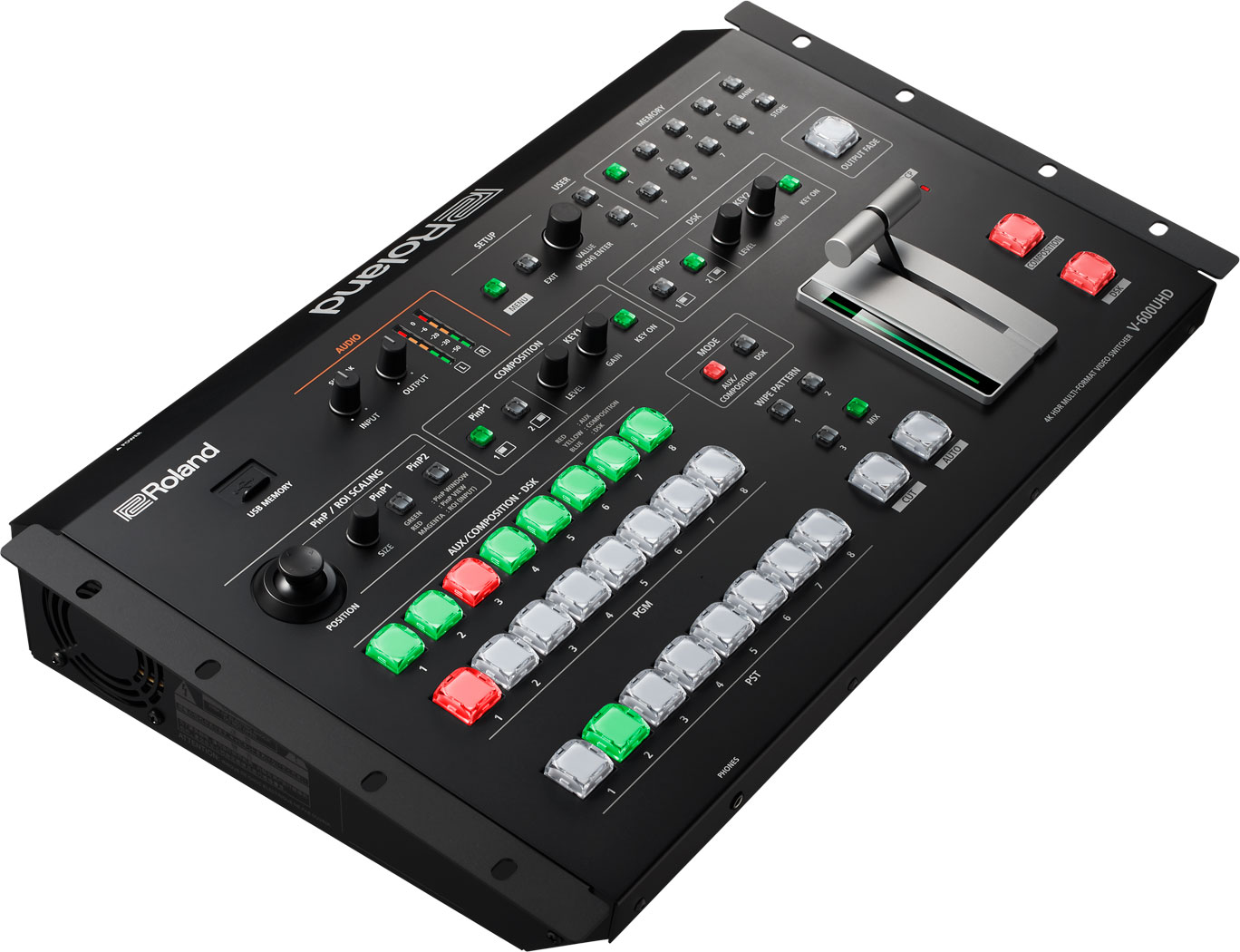

※ラック・マウント・アングルを取り付けた状態 - 質量
- 5.3kg
※ラック・マウント・アングルを含む - 付属品
- 取扱説明書
電源コード(2P-3P変換器)
ラック・マウント・アングル×2
保証書
ローランド ユーザー登録カード - ※0dBu=0.775Vrms
※本製品の電磁適合性規格は、FCC Part 15 Class Aです。
YouTube

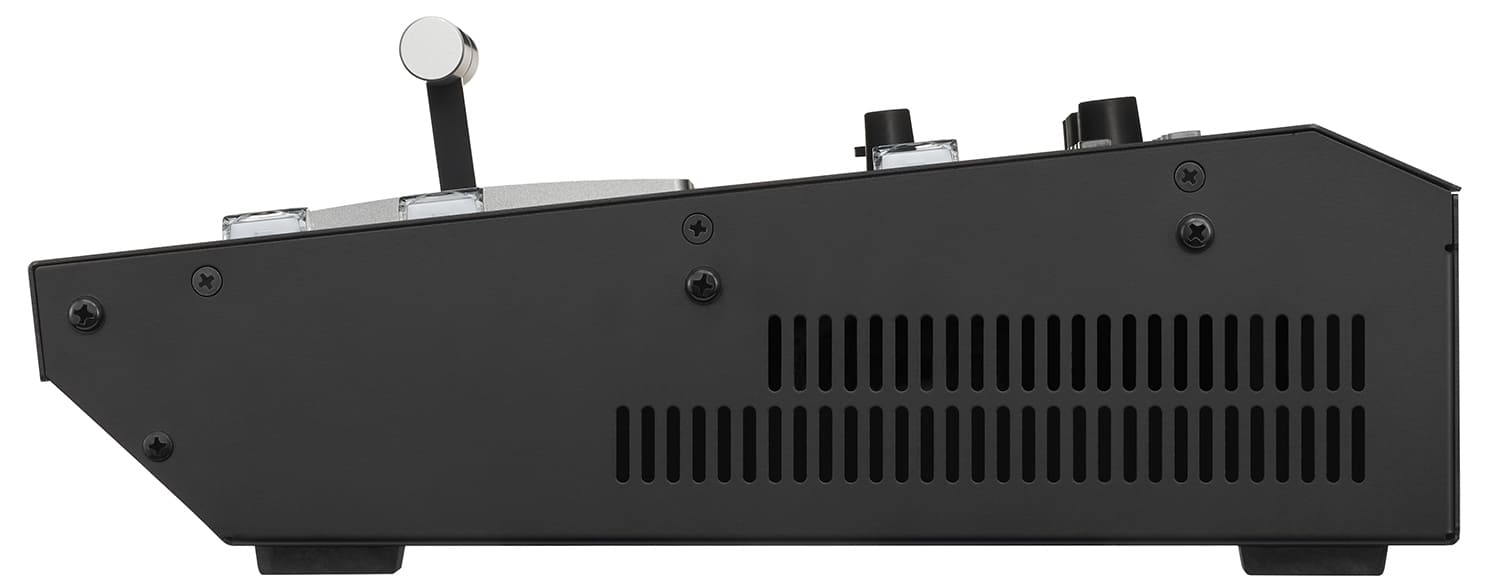

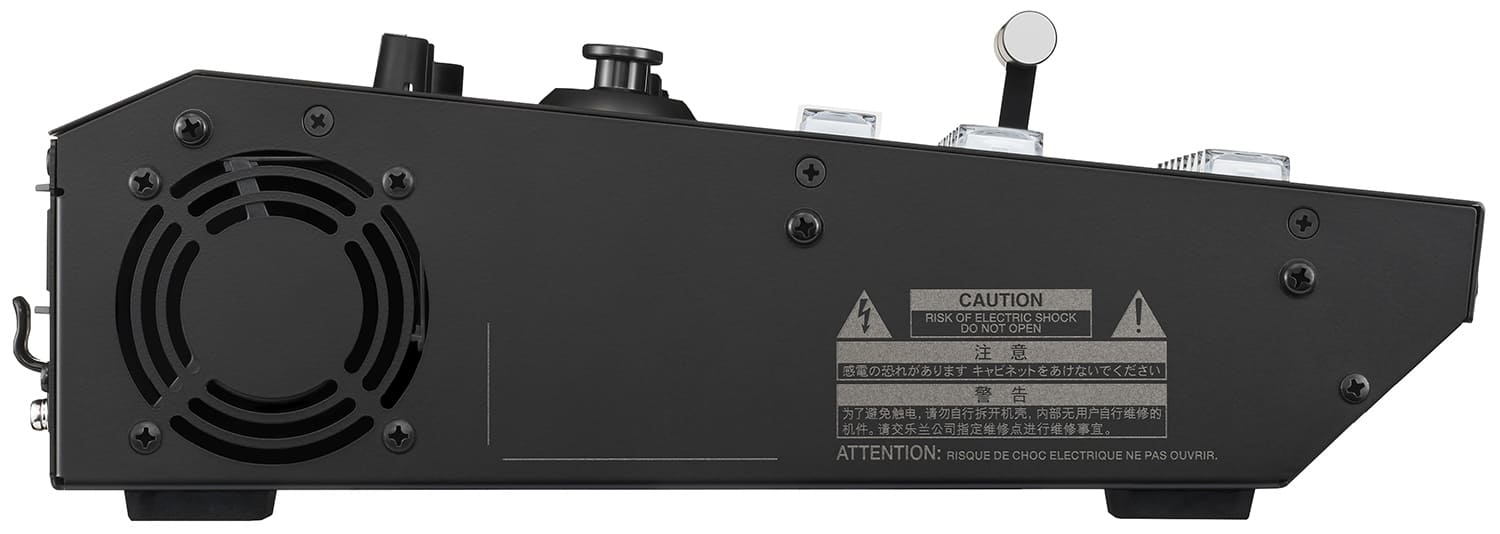

追加画像
