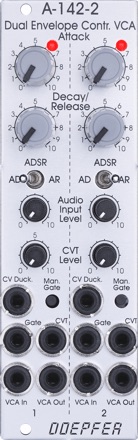

Doepfer   A-142-2 Dual Envelope Controlled VCA

A-142-2 Dual Envelope Controlled VCA は2系統のエンベロープとVCAのコンビネーションを8HPに収めたモジュールです。シンプルな AD / AR / ADSR タイプのエンベロープとVCAの組み合わせで、パーカシッブなサウンドなどを簡単に作成することができます。

エンベロープのタイプはスイッチで選択できます。

・AD : アタック - ディケイ
・AR : アタック - リリース
・ADSR : アタック - ディケイ - サスティン - リリース(ディケイタイムとリリースタイムは共通、サスティンレベルは固定(工場出荷時の設定は50%))
各サブユニットは以下のコントロールと入出力を搭載しています。

・LEDディスプレイ(エンベロープ出力の表示)
・アタック(A)マニュアル・コントロール
・ディケイ/リリース(D/R)マニュアル・コントロール
・モードスイッチ(AD, AR, ADSR)
・オーディオレベル・コントロール
・CVT入力(CVT = CV Time)
・CV Duck 入力
・CVT用アッテネーター
・ゲート入力
・マニュアル・ゲート(モーメンタリー・スイッチ)
・オーディオ入力
・オーディオ出力
CV Duckは外部CV信号によりVCAをミュートするために使用できるVCA用の追加のCV入力です。CV Duck へ入力した外部CV信号がおよそ+5Vを越えるとVCAは完全にミュートされ、0~+5Vの範囲では部分的にミュートされます。回路的にはCV Duckへ入力した外部CV信号は2倍に増幅され、極性を反転した上で内部エンベロープ信号(0~+10V)に加算されます。両方の信号の合計はVCAをコントロールするために使用されます。

アタック / ディケイ / リリースの設定可能な時間の範囲は約1ミリ秒〜30秒です。(別のコンデンサに交換すると、この値を変更することができます。)
