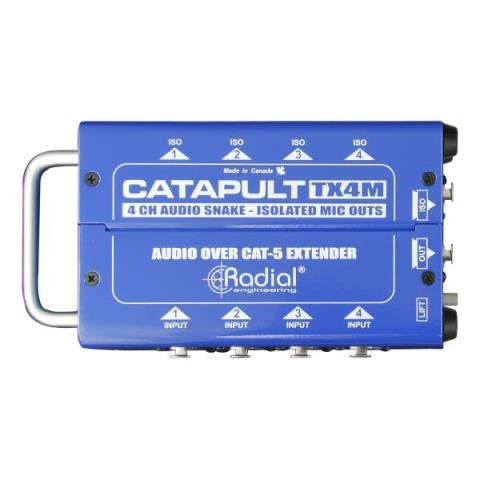

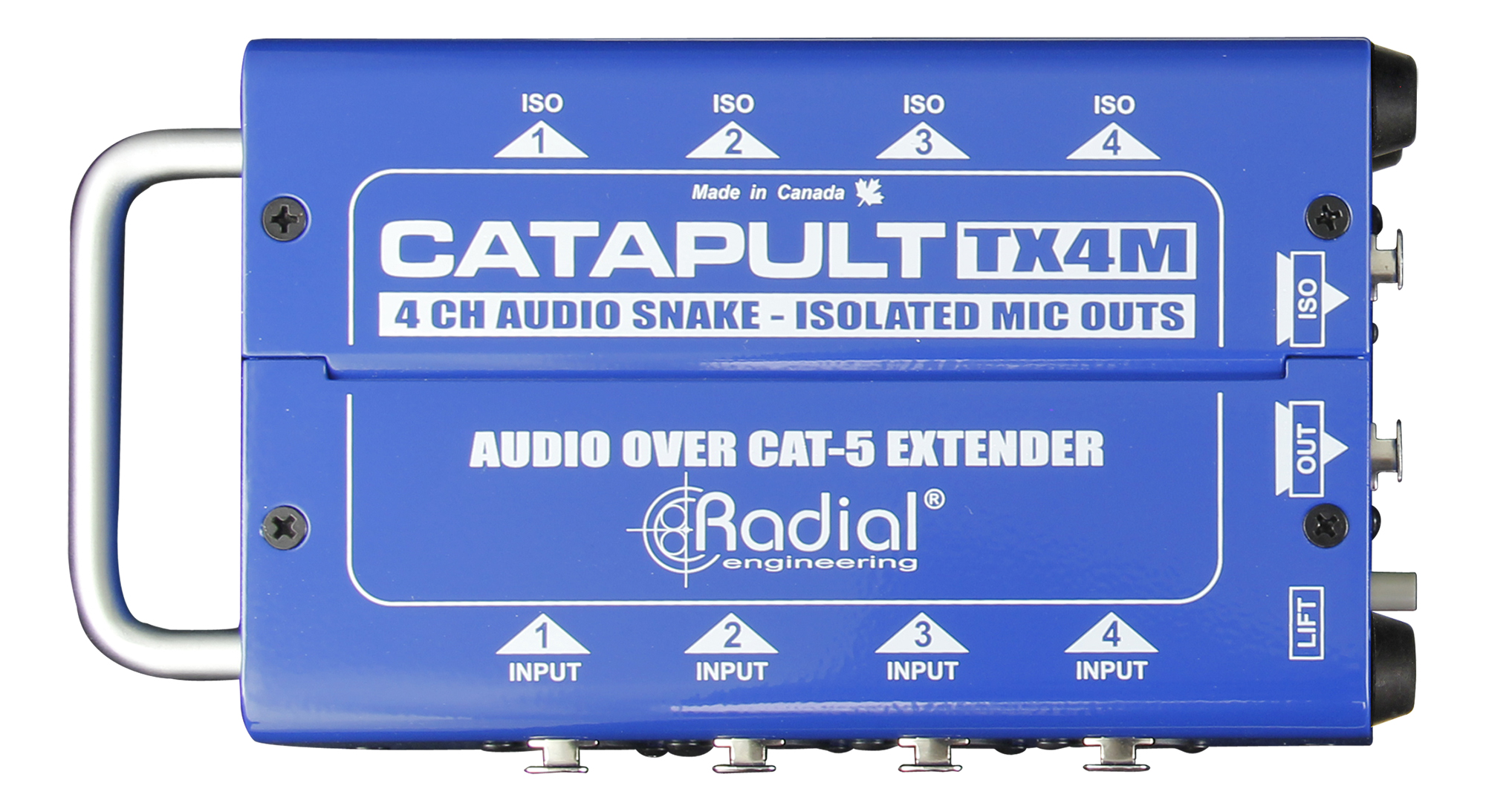

Radial Engineering Catapult TX4M

1本のLANケーブル接続で4つのアナログオーディオの伝送を可能にするモジュラーシステムです。Catapultが他のサブスネークケーブルと異なる点は、端末が頑丈なスチールボックス(INPUT/OUTPUTモジュール)であることです。トランス搭載モデルでは、アイソレートによりグランドループを起因とするノイズを除去したり、信号をスプリットすることができます。

2台のミキサー間でマイク信号をスプリット(分配)したい場合に使用します。トランスは送信用のTX4Mもしくは受信用のRX4Mの何れかの内部トランスを使用することができますが、通常は送信側のトランスを使用します。

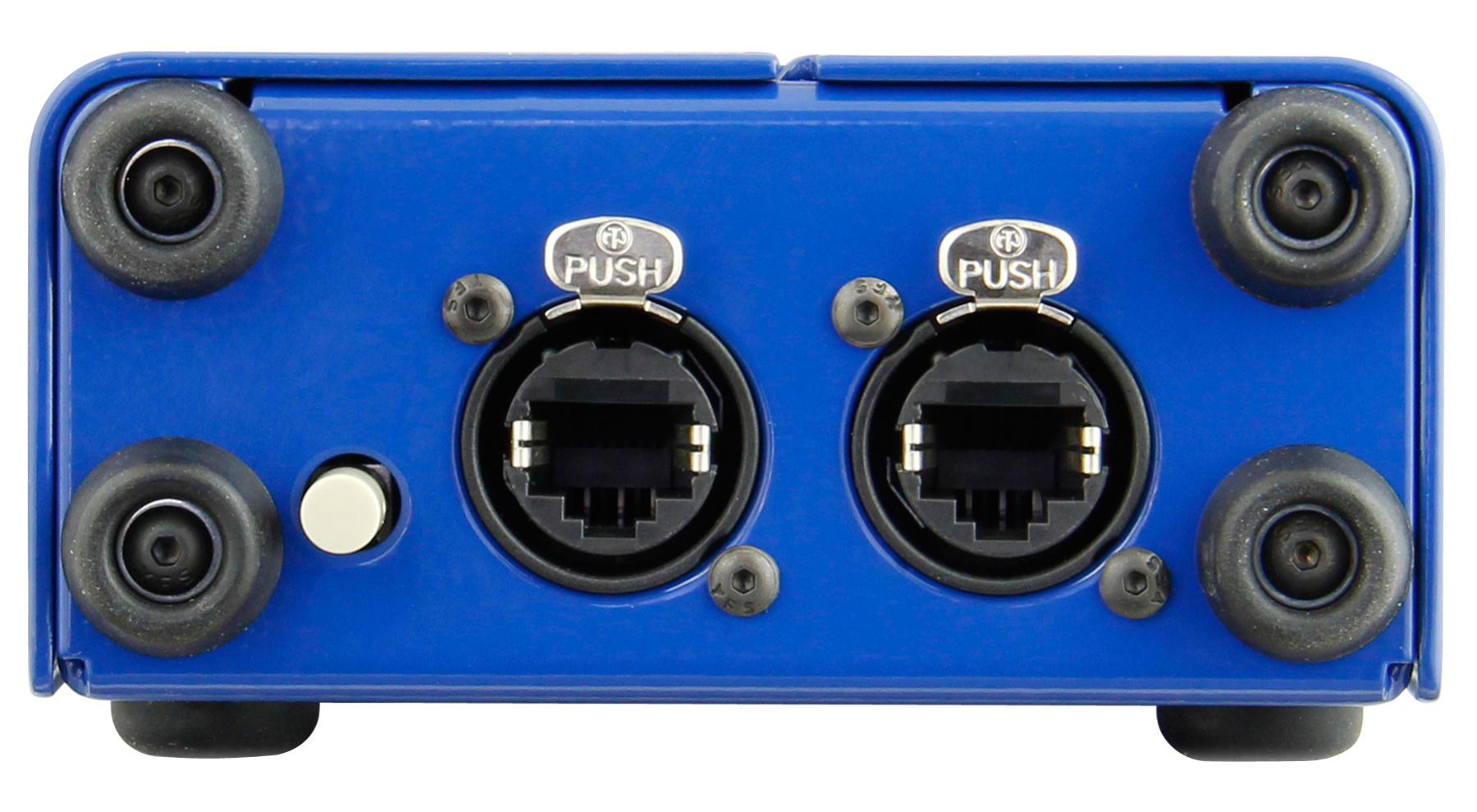

下図の例では、ステージマイクの信号をモニター卓だけでなく、離れた場所にあるFOHやレコーダーにも送る必要があります。そのようなとき、TX4MのOUT(Ethernet)をFOHコンソール側のRX4MのIN(Ethernet)にCat5ケーブルで接続することで、FOHコンソールからファンタム電源を供給できます。また高性能Eclipseトランスを介したISO OUT(Isolated Out)をモニターミキサーに接続することで、グランドループを起因とするノイズを除去します。

同じTX4Mを使用して、レコーダーに送るためにマイク信号を分配することもできます。
