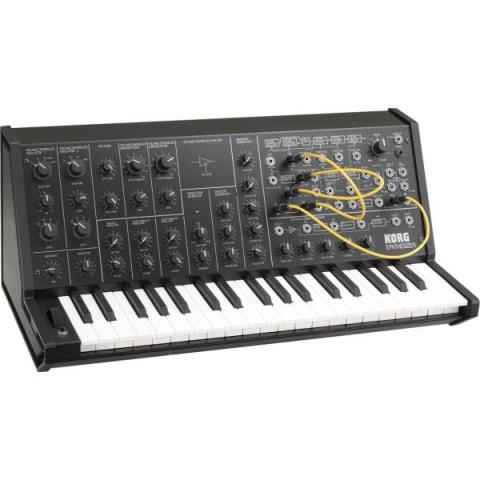

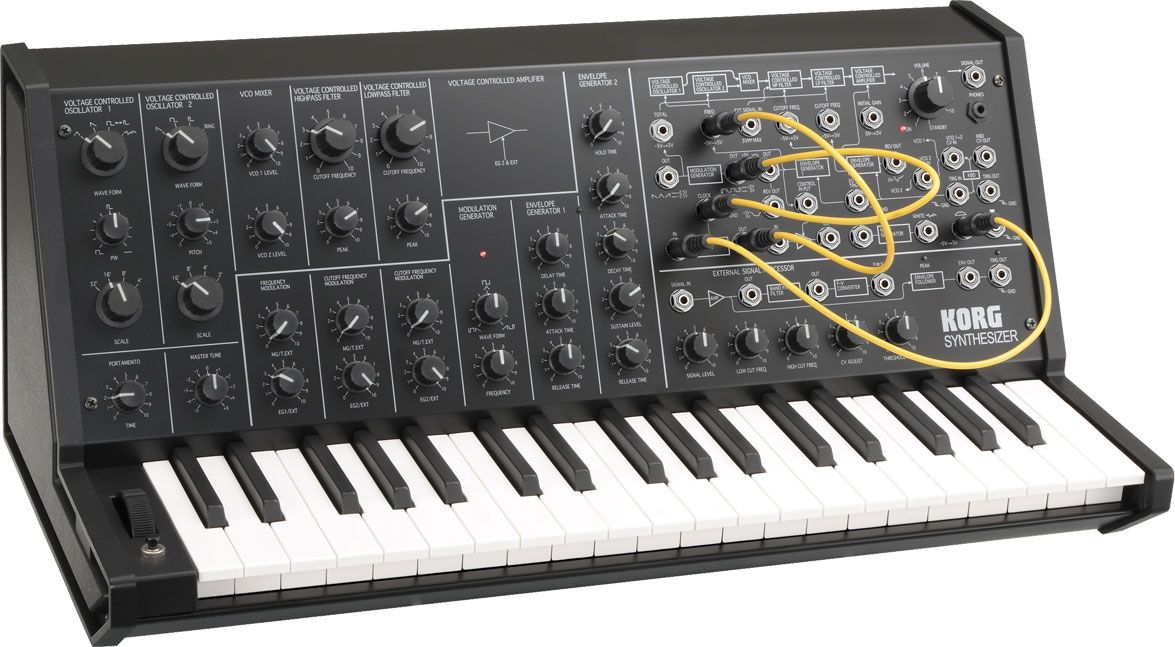

KORG   MS-20 mini

●オリジナルMS-20のエンジニアが責任監修。当時のアナログ回路を完全再現。
MS-20 miniは、オリジナルMS-20の完全再現にこだわり、当時のエンジニア自らが開発リーダーとなり、オリジナル回路の再現に努め、代替部品が必要なところはエンジニアの耳で判断することで当時のサウンドを再現しています。
MS-20 miniのサウンドは、少しブライトで過激に聞こえるかもしれません。それは発売当時の部品劣化のない状態のオリジナルのMS-20サウンドそのものです。
・2VCO / 2VCF / 2VCA / 2EG / 1LFO構成。
MS-20 miniは、リング・モジュレーターを備えた2系統オシレーター、ホールド、ディレイ可能なエンベロープ・ジェネレーターなどMS-20の特徴的なシンセシスを再現しています。VCAはオリジナルの基本設計を保ちつつ変更を加え、オリジナルよりもノイズを軽減しています。
・独特の歪みを持ち自己発振するハイパス/ローパス・フィルター。
MS-20の最大の特徴はハイパス/ローパスともにレゾナンスを備えた強烈なフィルターです。レゾナンスを最大にするとオシレーターのように自己発振するフィルターは、その個性的で劇的な音の変化から唯一無二と評価され、monotron/monotribeでも採用されました。
MS-20の生産時期の前期/後期で分かれるフィルター回路のうち、より過激だと評価の高い前期型のフィルターをMS-20 miniでは採用しています。
・外部信号を加工するエクスターナル・シグナル・プロセッサー(ESP)。
MS-20の実験的精神の象徴と言えるESPは、外部入力音の音程や音量でシンセサイザーをコントロールすることができます。例えばエレキ・ギターを入力するとギター・シンセサイザー、マイクを入力するとボーカル・シンセサイザーとして使えます。
・高い自由度を誇るパッチング・システム。

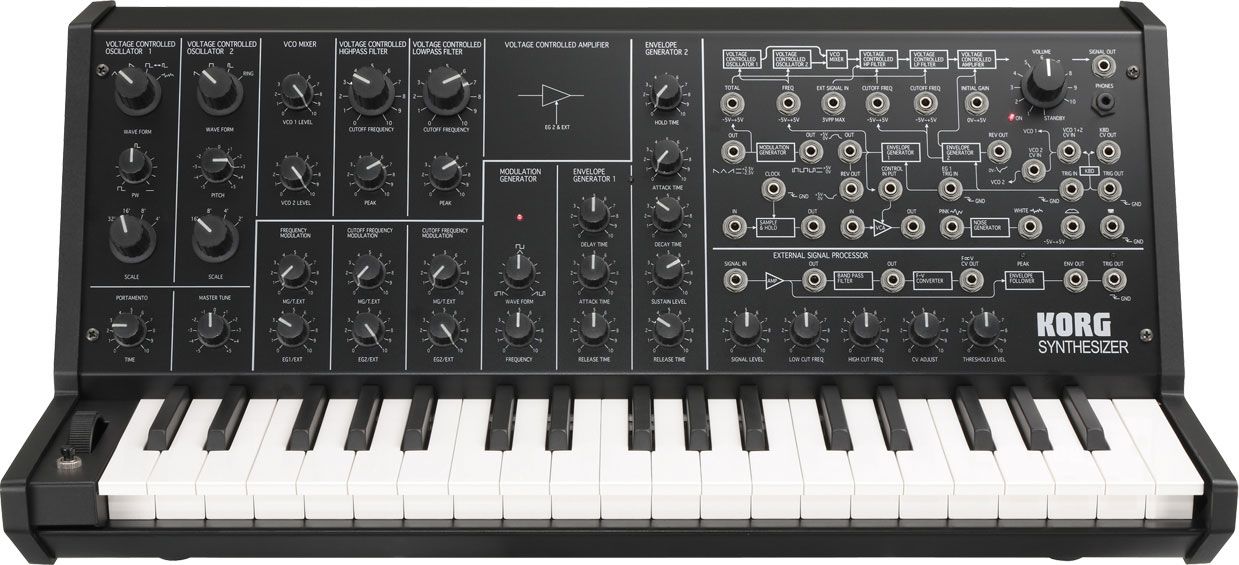

パネル右側に備えるパッチング・システムは、ジャックをケーブルで結線し各ユニットの接続を変更することで複雑な音づくりができます。可能性はユーザーの発想次第、モジュレーションの入出力やトリガー、サンプル&ホールド、ノイズ・ジェネレーターの組み合わせ次第で様々な音づくりが可能です。パネルに書かれているMS-20のフロー・チャートに沿ってパッチングすれば初心者でも始めることができます。
●86%に縮小したミニチュア・サイズのMS-20。
MS-20のコンセプトは"机上に壁を"、自由度は高いがサイズも大きく価格も高いモジュラー・シンセサイザーを気軽に使いやすくコンパクトに設計した入門用シンセサイザーでした。
MS-20 miniは、さらに気軽に使えるようにオリジナルMS-20の86%*にダウンサイジング。小さいながらもノブの形状や印字などの再現にこだわりました。またパッチ・コードは標準プラグからミニ・プラグに変更し、鍵盤も86%に縮小したものを新設計しています。

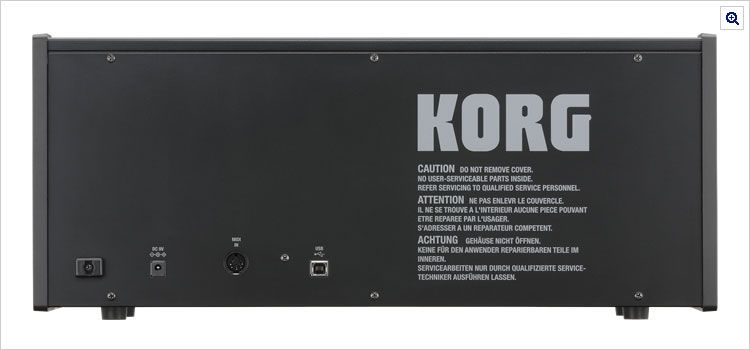

●MIDI IN端子とUSB端子を搭載。
ノート・メッセージを受信可能なMIDI INとノート・メッセージを送受信可能なUSB-MIDIを装備。コンピューターなどと接続することで、シーケンサーを使用した演奏が可能になります。

●パッケージ装丁や同梱マニュアルなど、隅々までオリジナルを再現。
再現にこだわったのは本体だけではありません。製品を収めるパッケージも当時のものを極力再現し、オリジナルMS-20の取扱説明書や、音色の作り方を記した当時のセッティング・チャートをそのまま同梱。1978年発売当時の感動がよみがえります。

●コントロール・セクション
1. Keyboard
-C ～ C 37Keys(3 octaves), mini keyboard(MS-20 mini 専用ミニ鍵盤)
2. Voltage Controlled Oscillator 1 (VCO 1)
-Scale (32', 16', 8', 4') (6 octaves, +cent, -cent)
-Wave form(Triangle, Sawtooth, PW-Square, White Noise) (4 modes)
-Pulse width adjust 1:1 ～ 1:infinity
3. Voltage Controlled Oscillator 2 (VCO 2)
-Scale (16', 8', 4', 2') (6 octaves, +cent, -cent)
-Wave form(Sawtooth, Square, Pulse, Ring modulator) (4 modes)
-Pitch( ± 1 octave)
4. VCO Master control
-Master tune( ± 100cent)
-Portamento(max. 10sec)
-Frequency modulation intensity by MG/T.EXT(-5V ～ +5V)
-Frequency modulation intensity by EG1/EXT(-5V ～ 0V)
5. VCO Mixer
-VCO 1 Level
-VCO 2 Level
6. Voltage Controlled High Pass Filter (VCF HPF)
-Cutoff frequency(50Hz ～ 15,000Hz)
-Peak(flat ～ self OSC)
-Cutoff frequency modulation intensity by MG/T.EXT(-5V ～ +5V)
-Cutoff frequency modulation intensity by EG2/EXT(-5V ～ +5V)
7. Voltage Controlled Low Pass Filter (VCF LPF)
-Cutoff frequency(50Hz ～ 15,000Hz)
-Peak(flat ～ self OSC)
-Cutoff frequency modulation intensity by MG/T.EXT(-5V ～ +5V)
-Cutoff frequency modulation intensity by EG2/EXT(-5V ～ +5V)
8. Envelope Generator 1
-Delay time(10sec)
-Attack time(10sec)
-Release time(10sec)
9. Envelope Generator 2
-Hold time(20sec)
-Attack time(10sec)
-Decay time(10sec)
-Sustain level(0V ～ 5V)
-Release time(10sec)
10. Modulation Generator (LFO)
-Wave form(Positive Sawtooth ～ Triangle ～ Negative Sawtooth, Wide Pulse ～ Square ～ Narrow Pulse)
-Frequency(0.1Hz ～ 20Hz)
11. Manual controller
-Cntrol wheel (center click)
-Momentary switch -->GND
12. Power switch and Volume
-Volume
13. Indicator
-LED( KBD trigger, Modulation Generator rate, Power ON )
●エクスターナル・シグナル・プロセッサー
1. Control section
-Input signal level
-Low cut frequency(50Hz ～ 2,500Hz)
-High cut frequency(100Hz ～ 5,000Hz)
-CV adjust
-Threshold level
2. Input and Output
-Signal In
-Amplifier Out
-Band pass filter Out
-CV Out(0 ～ +8.4V)
-ENV Out(0 ～ +5V)
-Trig Out(+5V-->GND)
3. Indicator(LED)
-Peak indicator
-Trigger indicator
●パッチ・パネル
1. Keyboard
-Keyboard control voltage output(Exponential) (0 ～ +8V)
-Keyboard trigger output(+5V-->GND)
-VCO-1 + VCO-2 control voltage input(Linear response)(0 ～ +8V)
-VCO-2 control voltage input(Linear response) (0 ～ +8V)
2. VCO
-VCO-1 + VCO-2 external frequency control input(OCT/V)(-5V ～ +5V)
3. VCF
-External signal input(3Vp-p max.)
-External High pass filter cutoff frequency control input(2OCT/V)(-5V ～ +5V)
-External Low pass filter cutoff frequency control input(2OCT/V)(-5V ～ +5V)
4. VCO + VCF
-Total external modulation input(T.EXT)(-5V ～ +5V)
5. VCA
-External initial gain control input(0 ～ +5V)
6. EG
-EG 1 envelope signal normal output(-5V ～ 0V)
-EG 1 envelope signal reverse output(+5V ～ 0V)
-EG 1 + EG 2 trigger input(-->GND)
-EG 1 trigger input(-->GND)
-EG 2 envelope signal reverse output(+5V ～ 0V)
7. MG
-Triangle output(Positive Sawtooth ～ Triangle ～ Negative Sawtooth)(5Vp-p)
-Rectangle output(Wide Pulse ～ Square ～ Narrow Pulse)(0 ～ +5V)
8. Noise Generator
-Pink noise output(5Vp-p)
-White noise output(5Vp-p)
9. Sample and Hold
-Clock trigger input(-->GND)
-Sample signal input(5Vp-p max.)
-S/H output(5Vp-p max.)
10. Modulation VCA
-Control voltage input(0 ～ +5V)
-Signal input(-5V ～ +5V)
-Signal output(-5V ～ +5V)
11. Manual controller
-Control wheel output(-5V<--0V-->+5V)
-Momentary switch output(-->GND)
12. Signal out
-Signal output(2Vp-p output impedance 3.5k Ω )
13. Head phones
-Head phones output(33 Ω 48mW)
14. USB
-Type B, USB-MIDI Input/Output
* ノート・メッセージ(ベロシティは無効)のみ送受信が可能。
15. MIDI
-MIDI Input
* ノート・メッセージ(ベロシティは無効)のみ受信が可能。
●一般
・消費電力:9W
・電源:DC9V
・外形寸法:493(W)×257(D)×208(H)mm
・質量:4.8kg
・付属品:ACアダプター(9V/1.7A)、パッチ・コード10本
