AUDIO Design   Syncro Genius HD

オーディオクロック出力ならびにビデオシンク出力(HD&SD)のレートを選択でき、リファレンス入力にGENLOCKする「HD-Pro」モデルと、オーディオクロック出力のみシンクする「HD」モデルがあります。

Probox12同様、アナログ素子を一切使用しないトゥルーDDS(Direct Digital Synthesis)による安定したクロック出力は、ハイサンプリングレートにおいて超低ジッターと超高安定性を実現しているばかりか、そのクロックを使用したレコーディングシステムでの優れた音質にも定評があります。

その核となるマスタークロックジェネレーターとしての優れた性能にビデオシンクを充実させたSyncroGenius HDは、まさにリファレンス・シンク・ジェネレーターのスタンダードとる製品です。

HD-Proモデルには上記GENLOCKの他、恒温槽で温度制御を行なうAES11 Grade1準拠の内部クリスタルオシレーター(OCXO)の搭載、そしてデュアル電源仕様となる「HD-Pro+」(HDプロプラス)モデルが用意されています。

OCXOを使用するHD-Pro+は、1年後の周波数誤差<0.7ppm、10年後でも<4ppm、そして0～60度の温度変化による周波数誤差が±0.015ppmという、長期に渡る高安定性を実現しています。

ビデオとオーディオの両プロダクションの連動問題を解決するために設計されたSyncroGenius HD Proは、現在のフィルム、ビデオ、オーディオ業界において必須のアイテムです。

ビデオ入力

1080p:60Hz, 59.94Hz, 50Hz, 30Hz, 29.97Hz, 25Hz, 24Hz, 23.98Hz

1080i:60Hz, 59.94Hz, 50Hz

720i:60Hz, 59.94Hz, 50Hz

AES11入力

32kHz～192kHz

WordClock入力

32kHz～192kHz

GPS入力

0.5～5vpp 75R 1MHz, 2MHz, 5MHz & 10MHz

LTC入力

Audio/video time code

HDビデオ出力

x BNC distributed HD Tri-level 1vpp 75R

1080p:60Hz, 59.94Hz, 50Hz, 30Hz, 29.97Hz, 25Hz, 24Hz, 23.98Hz

1080i:60Hz, 59.94Hz, 50Hz

720i:60Hz, 59.94Hz, 50Hz

SDビデオ出力

3x BNC distributed SD Bi-level 1vpp 75R

PAL, NTSC, 525/30, Film/24 (slow PAL), Film/23.96 (slow NTSC)

WordClock出力

6x BNC distributed 0.5～5vpp 75R

44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, <40ps rms sample to sample jitter, Pullup/Pulldown +/-4.16% & or +/-0.1%

※6つあるWordClock出力の仕様を発注時に指定できます。
WordClock 6系統 / WordClock 5系統 + SuperClock 1系統 / WordClock 4系統 + 2倍速WordClock 1系統 + 4倍速WordClock 1系統といった組み合わせが指定できます。 他DSD, DXDにも対応可。

AES11出力

4x XLR distributed 0.2～5vpp 110R AES-3 black digits
44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz, 192KHz, <40ps rms sample to sample jitter, Pullup/pulldown – +/-4.16% & or +/-0.1%

Loop thru出力

HD/SD Video, LTC (RCA)

GPIO

設定メモリー呼び出し, PSU監視 ※オプションで外部シンク入力監視に変更可能

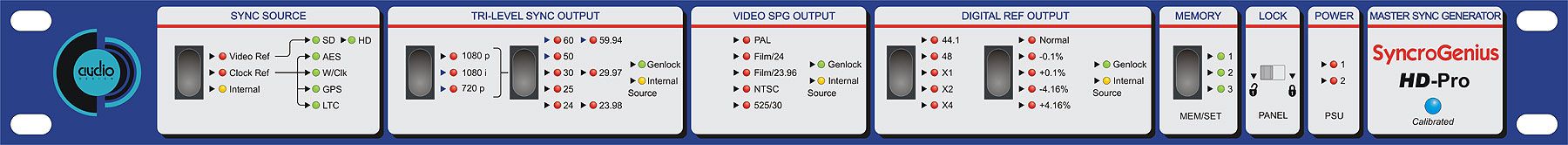

フロントパネル

設定メモリースイッチ, フロントパネルLOCKスイッチ

電源

90～260VAC, 50/60Hz

サイズ

1UラックマウントxD229mm

重量

1.9kg
