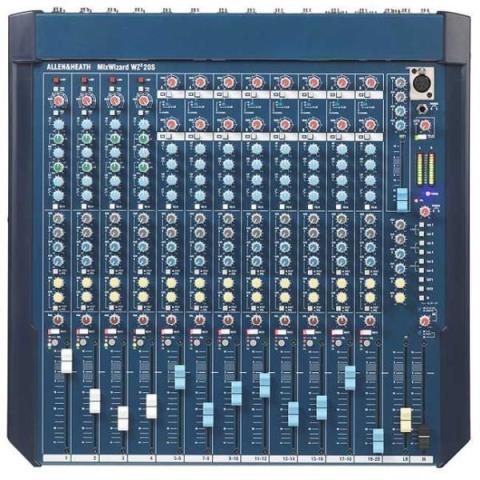

ALLEN & HEATH   WZ3 20S

• 4系統のマイク/ライン・モノ入力:新しいWZ3の低ノイズ・プリアンプと、バランス型XLR/TRS端子とダイレクト出力端子を搭載
• 8系統のデュアル・ステレオ入力チャンネル:各チャンネルにTRS端子'A'とXLR 'B'入力端子をそれぞれに装備。これらをミックス、またはモードを切り替えて、最高16系統の独立したソースをミックスに提供するなど、マルチ・ステレオ・キーボードやレコーディングに最適

• 10系統のマイク/ライン入力:バランス型XLR/TRS端子とダイレクト出力端子を搭載
• デュアル機能:AUXマスター・セクションを最高6系統のモニター・センドに変更。モノ・コントロールとXLR端子をエンジニアの「ウエッジ・モニター」出力に変更可
• 6系統のAUXセンド:プリ/ポスト切替、同時アクセス可能
• 4系統のオーディオ・グループ:パンさせたサブ・ミックスをグループ化し、マトリックスにフィード
• 2系統のデュアル・ステレオ入力:各チャンネルに4バンド・イコライザー、独立したゲイン・コントロールと「オン」スイッチを装備。2系統を直接LRにルーティングすれば、4系統の独立したステレオ・リターンとして利用可
• 4バンド・イコライザー:中域2バンドが周波数可変の広範囲イコライゼーション
• 6x2マトリックス:グループ1?4、LRからフィード。ミュート・ボタン/インジケーター、レベル・コントロール、AFL装備。マトリックスを、レコーディング、イン・イヤー・モニター、PAスピーカー・ゾーン用のカスタム・ミックス作成に使用
• オシレータ/ピンク・ノイズ・ジェネレータ:ラインナップ/スピーカー・テスト用
• ジャンパー接続:ユーザー設定が可能
• マウント:蝶番式コネクターでデスクまたはラックマウント用に設定
• Sys-Link 2出力オプション:Sys-Link対応の他のALLEN & HEATHコンソールへ接続

作動レベル

チャンネル:0dBu ヘッドルーム +21dB

ミックス:-2dBu ヘッドルーム +23dB

メイン出力:+4dBu ヘッドルーム +22dB

最大出力:+26dBu

マイク・プリアンプ感度: -60〜+10dBu

ステレオ入力感度:-16〜+20dBu

周波数特性 (20Hz〜30kHz)

マイク入力->メイン出力(+40 dB):+0/-0.5dB

ライン入力->メイン出力(0dB):+0/-0.5dB

歪み(@1kHz、出力@+14dBu)

THD + N(マイク入力、 ゲイン@+40dB):<0.004%

THD + N (ライン入力、ゲイン@0dB):<0.004%

同相成分除去比 @1kHz

マイク入力 (ゲイン@+40dB):>80dB

マイク入力(パッド)(ゲイン@0dB): >50dB

クロストーク @1kHz

チャンネル間 :<-90dB

チャンネル・ミュート:<-100dB

フェーダー下げきり:<-90dB

ノイズ性能 (22Hz〜22kHz unweighted)

マイク入力等価ノイズ(150Ω): -128dB

残留出力ノイズ - メイン出力 :<-95dBu

メイン・ミックス・ノイズ:<-83dBu (87dB S/N)

接続インピーダンス

マイク入力:2kΩ

ライン入力:>10kΩ

出力:<75Ω

イコライゼーション

ゲイン(各バンド):+/- 15dB

モノ・チャンネル LF:60Hz、シェルビング

モノ・チャンネル LM:35Hz〜1kHz Q=1.8

モノ・チャンネル HM:500Hz〜15kHz Q=1.8

モノ・チャンネル HF:12kHz、シェルビング

フィルター(モノ入力):100Hz 切替式

メーター

メイン出力計測値:0VU = +4dBu

ピーク表示スレッショルド:クリップ前5dB

システム

ランプ接続用端子:1 x 4 ピン XLR-F

電源:内蔵 / MPS12(オプション)

消費電力:最大 35W

外形寸法

ラックマウント・タイプ(トリムなし):483(W) x 444(D)x 122(H)mm

デスクマウント・タイプ(トリム付き):507(W) x 530(D)x 194(H)mm

重量

ラックマウント・タイプ(トリムなし)、デスクマウント・タイプ(トリム付き):10kg
