Spec
電気的仕様
- 接触抵抗
- ≤ 2 mΩ
- 耐電圧
- 4 kVdc / 2.8 kVac
- 絶縁抵抗
- >1 GΩ(湿熱試験 IEC 68-2-30 後)
- 電気接点数
- 2 + PE
- 定格(ヨーロッパ)
- 16 A / 250 V AC(EN IEC 60320-1 に準拠)
- 定格(アメリカ)
- 20 A / 250 V AC(UL 60320-1 に準拠)
20 A / 250 V AC(CSA C22.2 No. 60320-1 に準拠)
20 A / 250 V AC(UL 498 に準拠)
機械的仕様
- 寿命
- >5000 回の嵌合サイクル
- 対応導体サイズ(mm²)
- 2.5 mm2
- 対応導体サイズ(AWG)
- 12 AWG
材料
- 接点メッキ
- 2 μm Ag
- ロッキング部材
- ステンレススチール
- 接点
- 銅合金
- シェル
- ポリアミド(PA 66)
環境特性
- 難燃性
- UL 94 V-0
- 保護等級
- IP 65 / 66 / 67(嵌合時またはキャップ閉鎖時)
- 耐UV性
- F1 等級素材、UV 曝露に耐性あり
- 動作温度範囲
- -30°C ～ +80°C(IEC 61984 に準拠)
-5°C ～ +40°C(IEC 60320-1 に準拠)

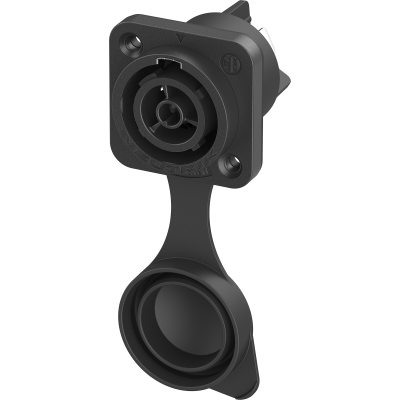

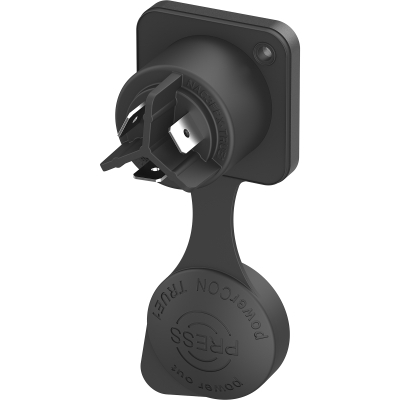

追加画像
クリックで別ウインドウで拡大します。
