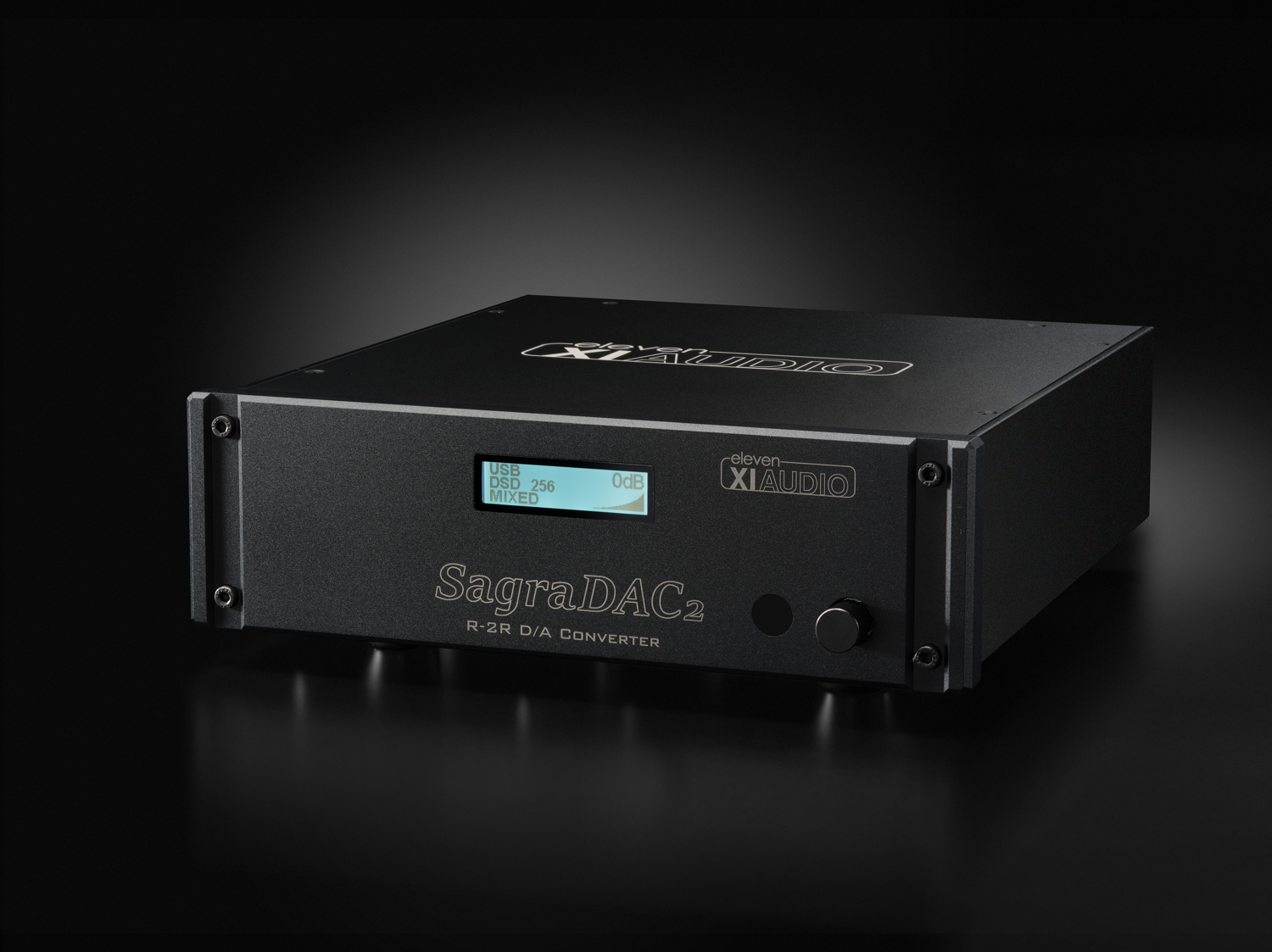

Eleven Audio   SagraDAC 2

Eleven Audio SagraDAC 2の根幹をなすDAC部は、独自の最先端ディスクリートR-2Rサイン・マグニチュード・テクノロジーをベースにしています。プログラミング可能な大型ロジック・チップですべてのデジタル処理を行い、非常に高精度な薄膜抵抗を多数使用してDA変換を行うのです。

ほとんどすべてのデジタル録音は、いわゆるPCM(パルスコード変調)を使用して行われます。アナログ信号を一定の解像度とレートでサンプリングするのです。CDの場合は、1秒あたり44100のサンプルで、サンプルあたり16ビット、もっと新しい録音方式では、1秒あたり384000サンプルで、サンプルあたり24ビットです。16ビットのサンプルは-32768～+32767までカバーし、24ビットは-8388608～+8388607までカバーします。デジタル録音を変換して再びアナログに戻すための最適な方法は、R-2Rコンバーターを使用して、直接アナログに変換することで、これは当初、デジタル録音を再生する時に行われていました。しかし、優良なR-2Rチップは製造に高いコストがかかるので、しばらくしてデルタシグマDACテクノロジーが使われるようになりました。それは、こちらの方が優れているからではなく、低コストでありながら大量のチップ処理を使用して製造できるからなのです。これによって、マルチビットDACチップに必要とされる、コストのかかるトリミング工程を回避することができるのです。

デルタシグマDACは、16～24ビットのサンプルを受け取って、それらを1ビットのサンプルに変換し、その後にずっと高速に2～5ビットのサンプルに変換します。この時に高レベルのノイズが生じるのですが、デルタシグマ変調器の次数を増やす(5次が典型)ことによって、そのノイズを可聴帯域よりも上の周波数帯域に移すことができます。ところが、残念なことに、そういった高度なデルタシグマDACは原理的に不安定であり、数多くの副作用が生じます(デルタシグマDACチップの製造業者のすべてが、これを低減させようと努力しています)。つまり、デルタシグマDACは、サイン波のようなシンプルな信号を送った時はどれも良好に動作するのですが、音楽のような複雑な信号を送ると、問題が生じるのです。

今、R-2R DACが戻ってきました。これによって、サウンドがずっとナチュラルになります。プログラミング可能なデジタル・ロジック・チップのコストが下がったこと、そしてまたより低コストでありながらきわめて高精度な薄膜抵抗が入手できるようになったことの利点を生かして、さらには最先端の表面実装テクノロジーで製造した基板を使用することによって、独自のR-2Rテクノロジーを開発したのです。

信号を生み出す源となる電源回路にはアンプの設計概念を生かしたディスクリート仕様となっています。SagraDAC 2の構成では全部で9系統の電源が必要になるのですが、相互の干渉を避けるために、9つ全ての系統を独立させて電源供給しています。この電源部には電源はMOS-FETとBJTの両方を採用しております。これは、それぞれに最適動作域の違い、ついては音質の違いがあり、両方の良さを生かすためです。

SagraDAC の名前は、スペイン・バルセロナのサグラダ・ファミリア(Sagrada Família)に由来しています。Eleven Audioの主任設計者であるMichel Xiaoはサグラダ・ファミリアを初めて見たとき、あまりの感動に地面に座り込み、いつか同じような感動を与えられる製品を作ると心に刻んだのです。R-2R DAC SagraDAC 2は最大級の音楽の感動を届ける製品です。
