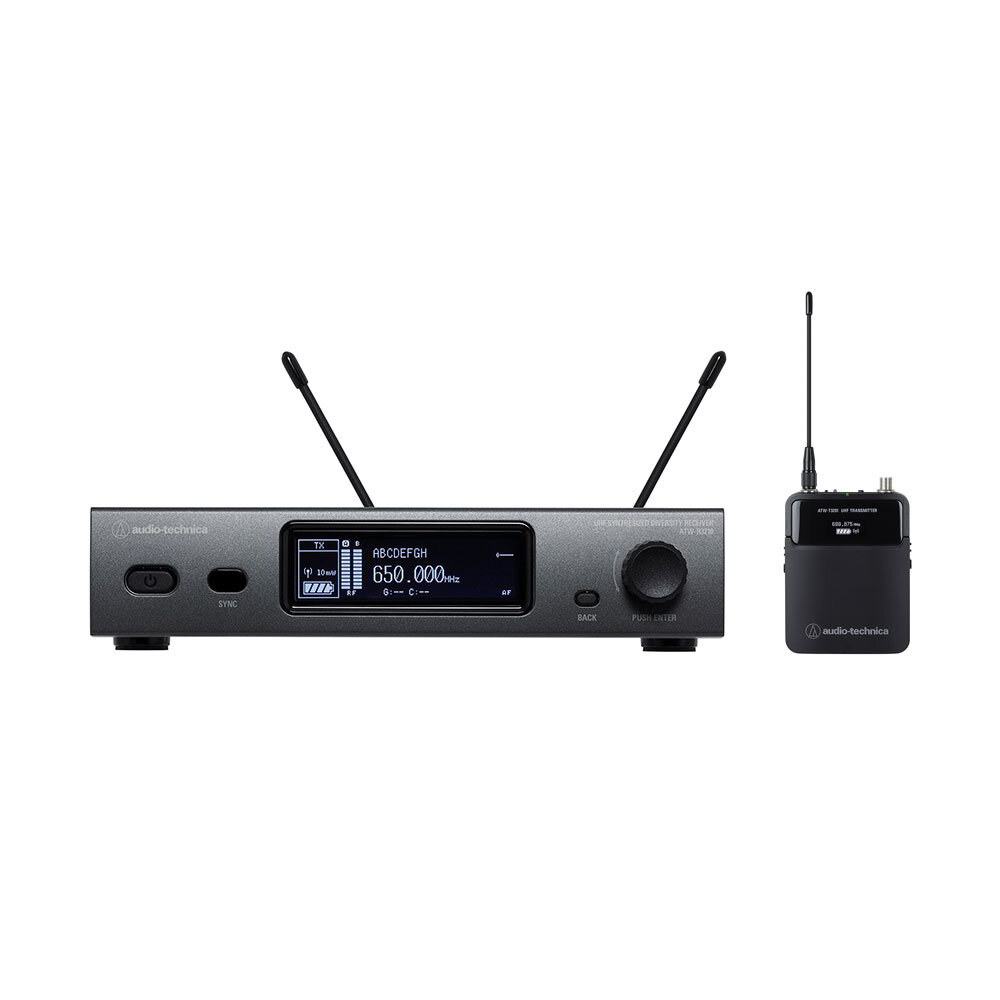

audio-technica   ATW-3211HH1

• 安定運用を実現するトゥルーダイバーシティ方式。
• レシーバーの出力レベルは-60～0dBを2dBステップで変更可能。
• 周辺のRF環境を確認できるGroup SCAN機能。
• レシーバーの設定をトランスミッターに反映させるIR SYNC。
• アンテナ電源供給可能。
• XLRとφ6.3mmモノラルの、選べる2タイプの出力。
• 多機能なマルチファンクションボタン。
• マイクロホンと楽器に両対応する防水・汗対策を施したcH-styleの入力コネクターを採用。
• トランスミッターゲインを-10～20dBを2dBステップで変更可能。
• ハイパスフィルター搭載。
• どんな環境でも見やすいOLEDディスプレイ採用。
• 別売の充電器ATW-CHG3を使用することでNi-MH電池の充電が可能。

システム仕様

通信周波数帯

Band HH1:806.125～809.750MHz(周波数個数:30)

最小周波数ステップ

125 kHz

変調方式

FM

最大周波数偏移

ATW-T3201HH1:±38 kHz(THD:10%)

ダイナミックレンジ

ATW-T3201HH1(Mic input):
115dB 以上、A-weighted、typical
ATW-T3201HH1(Inst input):
112dB 以上、A-weighted、typical

全高調波歪率

1.0%以下(at 1 kHz、±17.5kHz deviation)

動作範囲

100m
※干渉信号のない開けた環境

周波数特性

ATW-T3201:31～15,500Hz
※取り付けられたマイクロホンによって異なります

最大同時使用(推奨)

6チャンネル

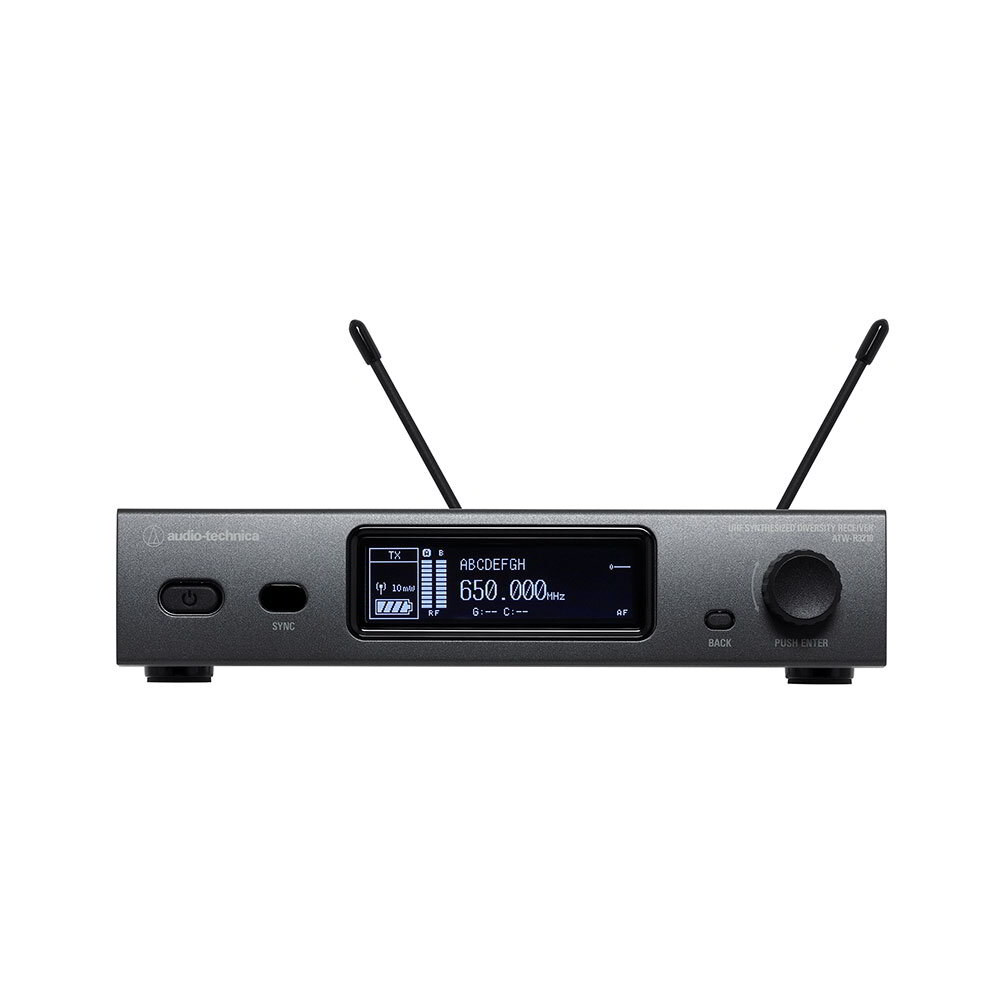

ATW-R3210

受信方式

ダイバーシティ

イメージ妨害比

60dB nominal

受信感度

20dBuV(SN比 60dBA) (50Ω termination)

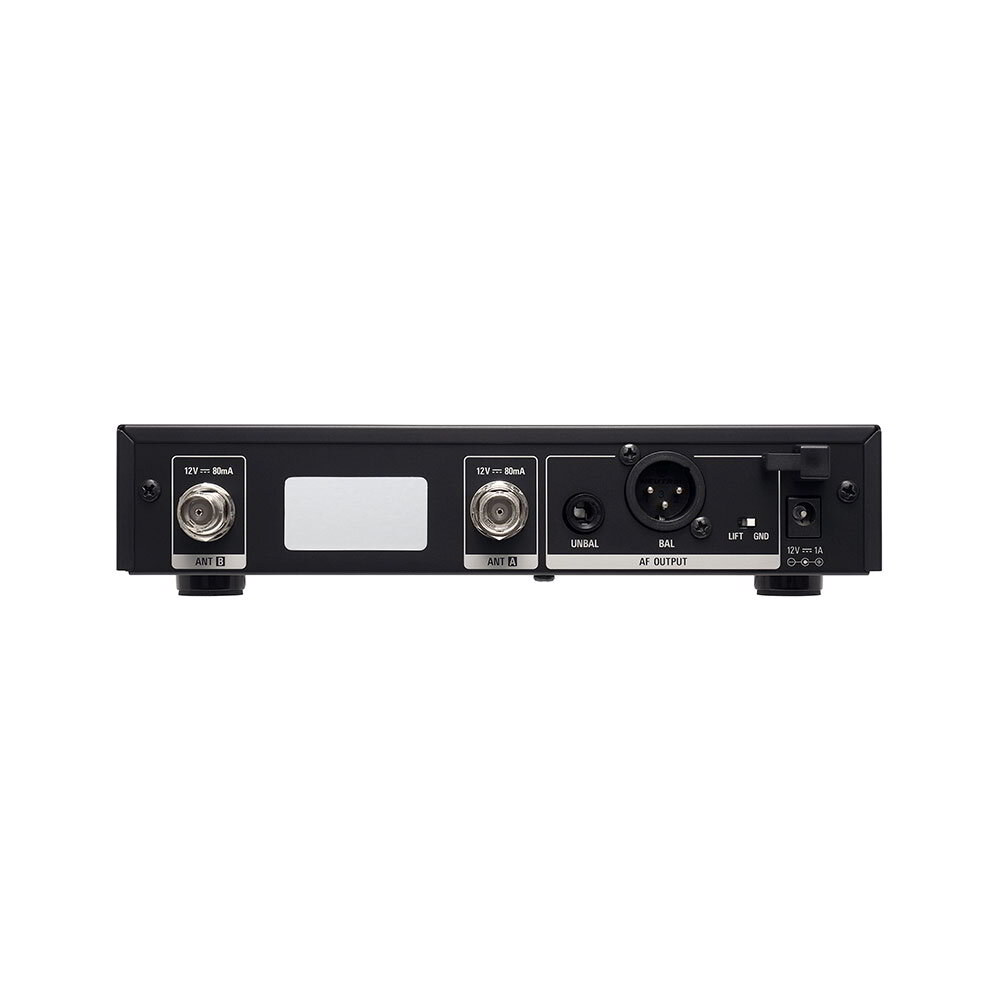

最大出力レベル

XLR、バランス、+14dBV
6.3mm、アンバランス、+8dBV

アンテナ入力

BNC型、50Ω

アンテナ供給電源

DC12V、160mA(A/B合算)

電源

AC100～240V 50/60Hz
DC12V 1A(センタープラス)スイッチング外部電源

動作温度範囲

-5ºC ～45ºC

外形寸法

H43.4×W210.0×D191.0mm

質量

約1.1kg

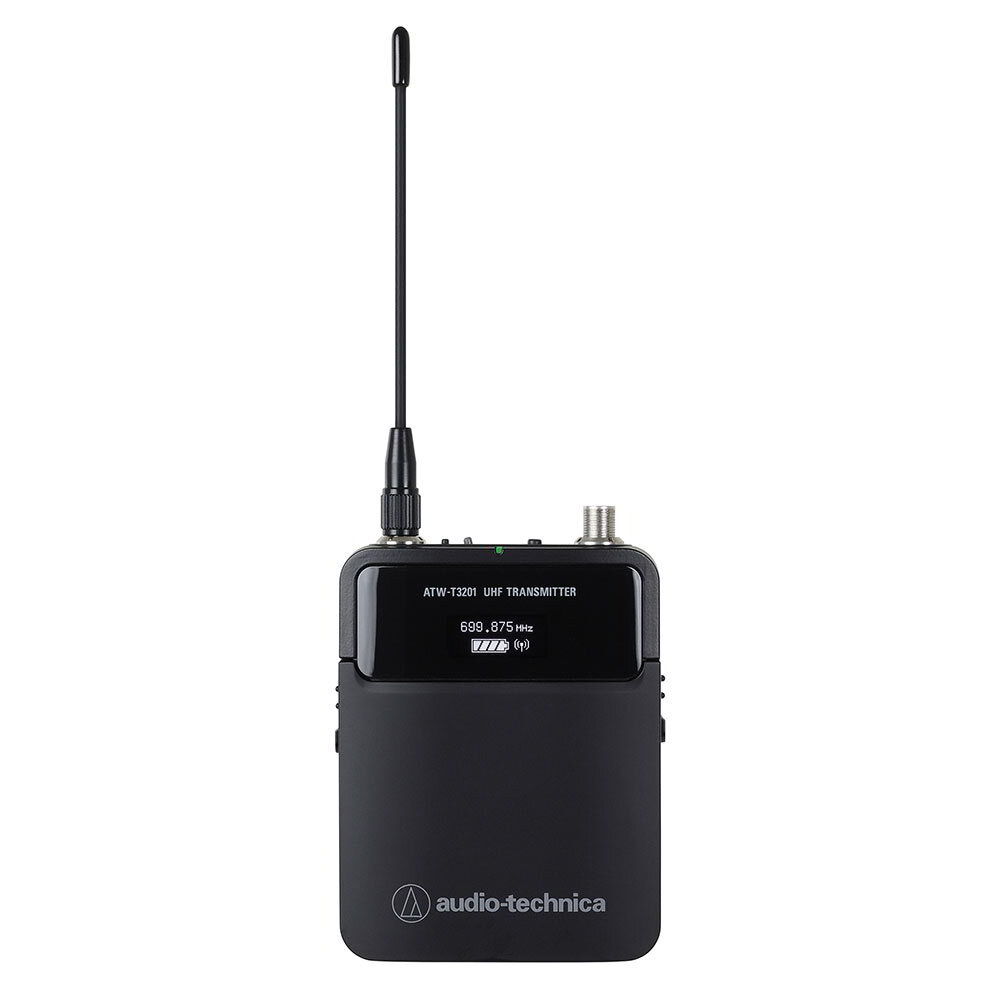

ATW-T3201

RF出力

High:10mW、Low:2mW(switchable)、at 50Ω

入力端子

4ピンロッキングコネクター
(ピン1:GND、ピン2:INST INPUT、ピン3:MIC INPUT、ピン4:DC BIAS +5V)

ハイパスフィルター(low-freq. roll-off)

125Hz、12dB/Octave

電源

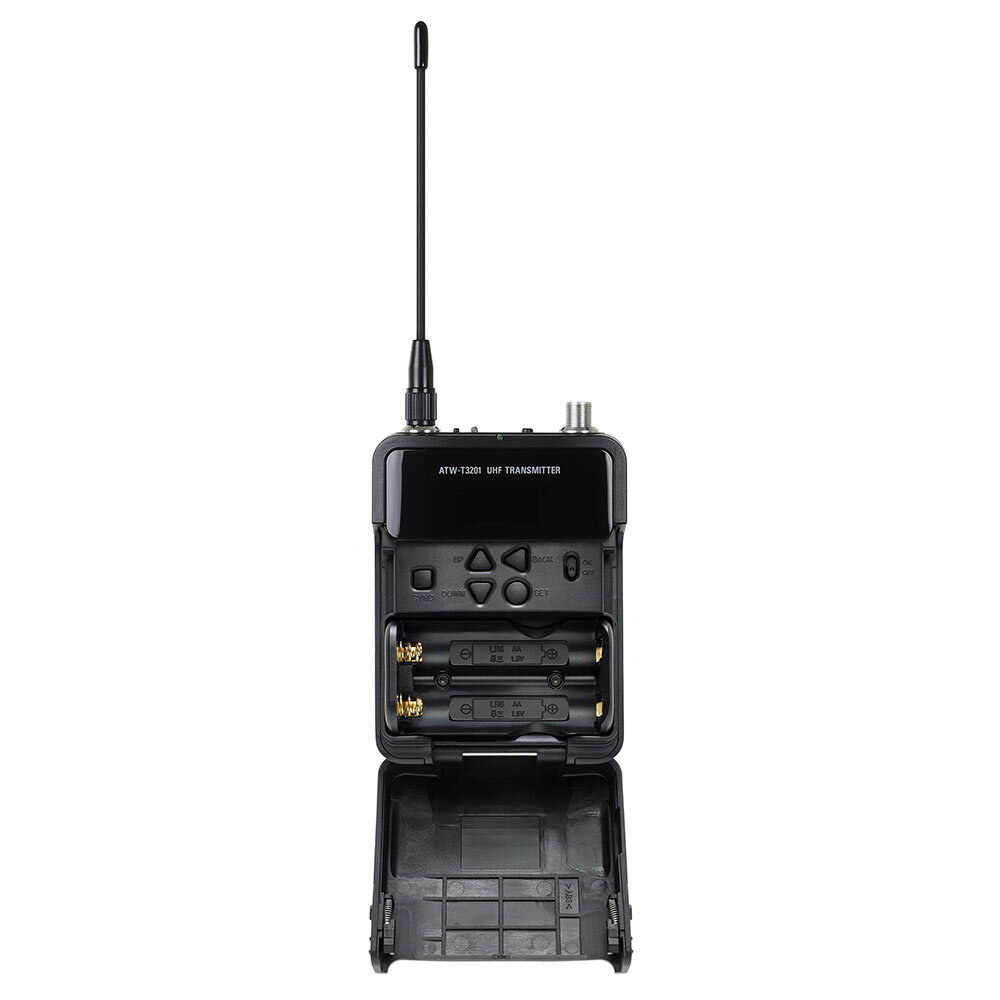

DC3V(単3形アルカリ乾電池2本使用時)

動作温度範囲

−5ºC ～45ºC

電池寿命

単3形アルカリ乾電池使用時:9時間
単3形ニッケル水素充電池使用時:9.5時間※電池の種類、使用方法、使用環境によって異なります

外形寸法

64×82×23mm(W×D×H)

質量(電池除く)

約102g

付属品

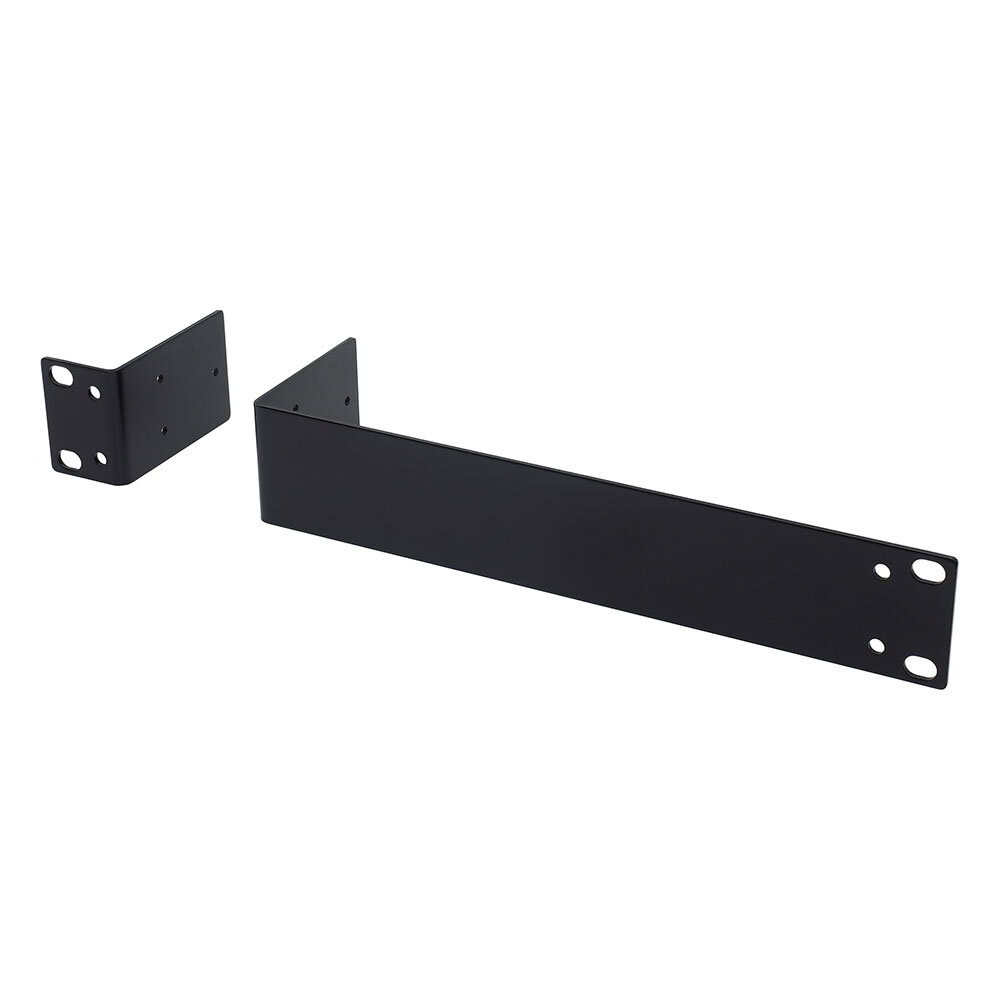

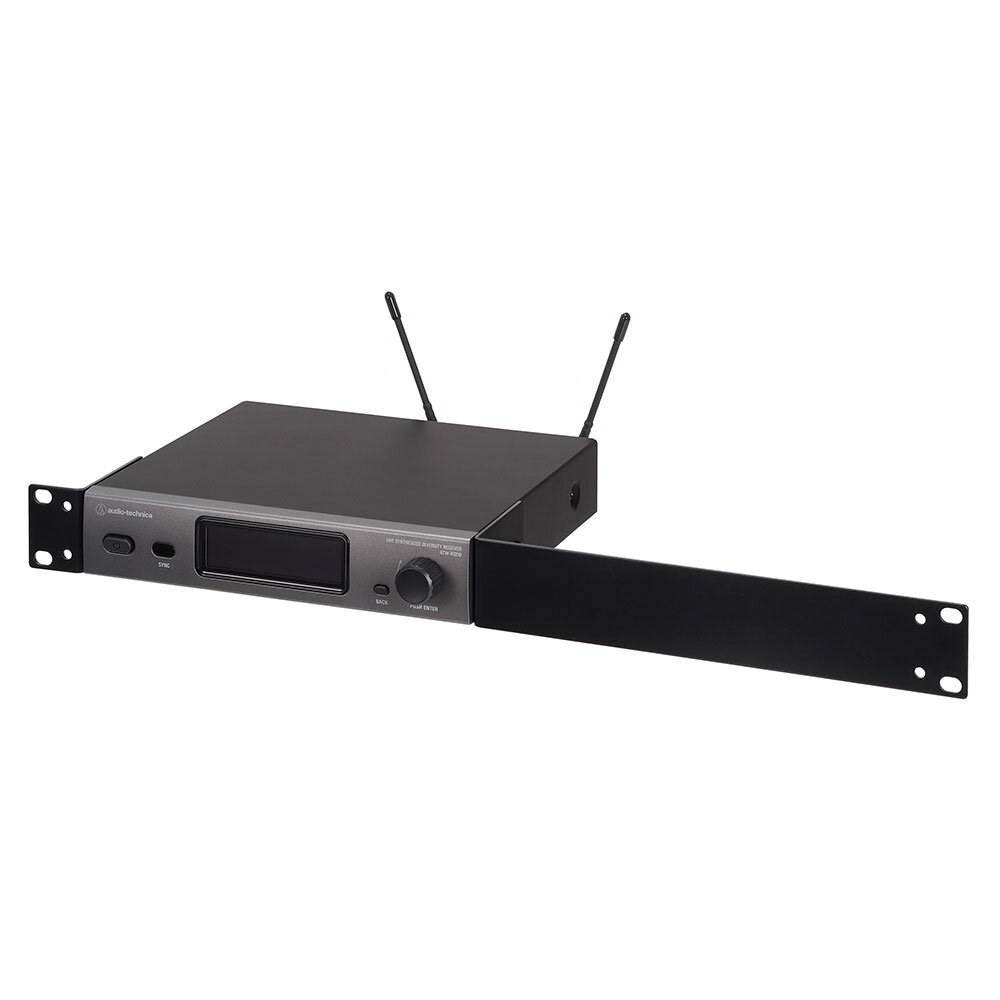

ラックマウント(長・短)、ラックマウント用ネジセット、ホイップアンテナ×2 ACアダプター

別売

ギターケーブル(ストレート) AT-GcH、ギターケーブル(L型) AT-GRcH、ラべリアマイクロホン AT829cH、ハンズフリーコンデンサーマイクロホン ATM75cH、ラべリアマイクロホン AT831cH

( 改良などのため予告なく変更されることがあります。)
