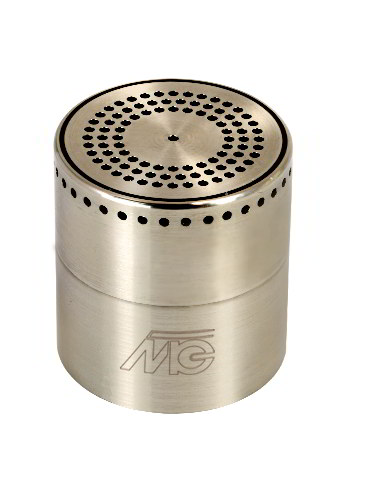

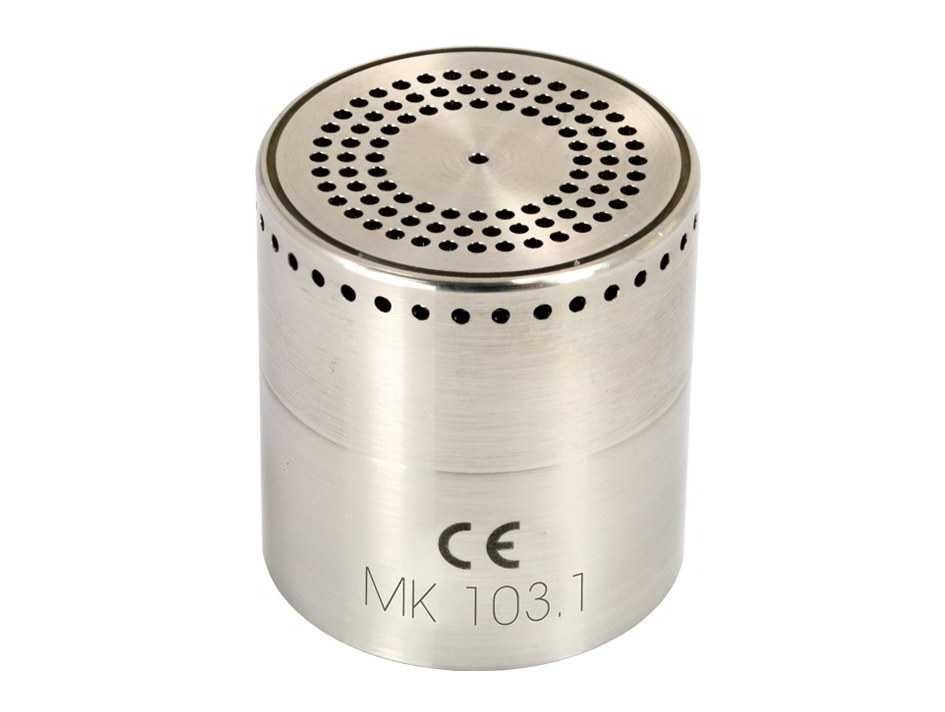

Microtech Gefell MK 103.1

画像を拡大する

測定用マイクカプセル

1インチマイクロホンカートリッジ MK 103.1 は、研究開発および工業用音響測定用に設計されています。用途としては、聴覚、建築音響、騒音レベルの測定などがあります。

このマイクロホンカートリッジは、電気音響パラメータの長期安定性を確保するために、非常に慎重に設計・構築されています。ダイアフラムを含むすべての重要部品はニッケル製で、ダイアフラムは特殊なガルバニック処理によって接合されています。後部電極は石英ガラス板によってカートリッジハウジングから絶縁されています。ダイアフラムは、絶縁された校正グリッドが組み込まれた保護グリッドによって、機械的なダメージから保護されています。このため、保護グリッドを取り外したり、特別なスペーサーを必要とせずに、明確に定義された静電場(400ボルト/DC、30ボルト/AC)を印加して、各カートリッジの周波数応答カーブを簡単に測定することができます。MK 103.1 カートリッジの内側と外側の静的空気圧の均一化は、プリアンプにリアベントされたキャピラリーチューブによって達成されます。

測定用マイクロホンカートリッジ MK 103.1 は、アダプタ A 63.1 を使用して、すべての標準 1/2 インチネジ付きアンプまたはサウンドレベルメータにネジ止めすることができます。

測定用マイクロホンカートリッジMK 103.1は、IEC 61672に準拠したIEC Type 1のサウンドレベルメータ用に設計されています。

当社取扱の Microtech Gefell製品は正規代理店経由の正規輸入品ですので修理など、正規のアフターサービスが提供可能です。
安心してお買い求めください。

ask

両店扱い , 新品です

受注発注品です。

お問い合わせはこちらから!

To customers live in overseas!

こちらの商品はサイズに応じた送料が加算されます。
送料目安にてご確認下さい。

Spec

Transducer type		Capacitive pressure transducer

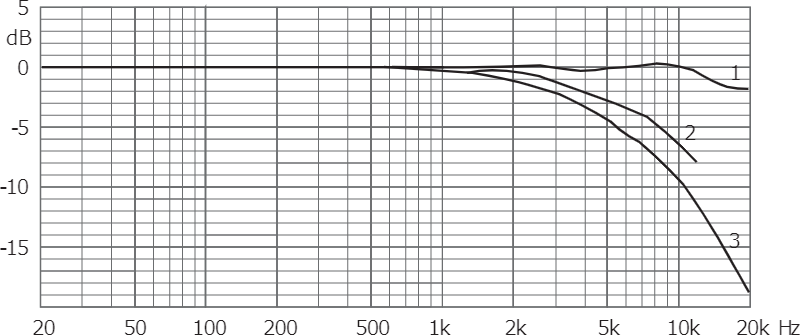

Frequency range		2 Hz to 8 kHz (±1 dB)
Open-circuit Sensitivity		50 mV/Pa
Open-circuit Sensitivity re 1 V/Pa		-26 dB ±1,5 dB re 1V/Pa
Max. SPL for 3% THD at 1 kHz		146 dB
Inherent noise with preamplifier MV 203		11 dBA
Resonance frequency		8,5 kHz
Polarization voltage		200 V
Capacitance at 1 kHz		64 pF
Operating temperature range		- 50 °C to +100 °C
Main ambient temperature coefficient		≤ 0,01 dB/K
Main ambient pressure coefficient		-1 x 10^-5dB/Pa
Diameter		23,77 mm ± 0,02 mm
Height		26,5 mm
Weight		55 g
Preamplifier thread		23,11 mm60 UNS
Protection grid thread		M 23 x 0,35
