Spec
入力
| INPUT 1 - 8 | コネクタ | XLR/TRSコンボジャック(XLR: 2番ホット TRS: TIPホット) |
| インプットソースが「Mic」に設定されているとき | 入力ゲイン | +10 ～ +75 dB |
| 入力インピーダンス | 3 kΩ以上 | |
| 最大入力レベル | +4 dBu(@0 dBFS) | |
| ファンタム電源 | +24/+48 V、各チャンネル最大10 mA | |
| 入力換算雑音 | -127 dBu以下(A-weighted、入力ゲイン +75 dB、150 Ω input) | |
| 周波数特性 | 20 Hz ～ 60 kHz +0.5 dB/-1 dB(192 kHz sample rate) | |
| A/D ダイナミックレンジ | 113 dB typ(-60 dBFS 入力、Aweighted) | |
| クロストーク | -90 dB以下(隣接チャンネル間、1kHz) | |
| MIC IN | ズームマイクカプセル入力、インプット1/2と排他的に使用可能入力 | |
| SLATE MIC | ボイスメモ用本体内蔵マイク、任意のトラックに割り当て可能 | |
出力
| MAIN OUT 1/2 | コネクタ | TA3コネクタ(バランス出力、2番ホット) |
| 出力インピーダンス | 150 Ω以下 | |
| 基準出力レベル | -10 dBV(Output Level: Normal) | |
| +4 dBu(Output Level: Line) | ||
| 1 kHz、600 Ω負荷 | ||
| 最大出力レベル | +10 dBV(Output Level: Normal) | |
| +24 dBu(Output Level: Line) | ||
| 1 kHz、600 Ω負荷 | ||
| SUB OUT 1/2 | コネクタ | 3.5 mm ステレオミニ(アンバランス出力) |
| 出力インピーダンス | 100 Ω以下 | |
| 基準出力レベル | -10 dBV(Output Level: Normal) | |
| -40 dBu(Output Level: Mic) | ||
| 1 kHz、10 kΩ負荷 | ||
| 最大出力レベル | +10 dBV(Output Level: Normal) | |
| -20 dBu (Output Level: Mic) | ||
| 1 kHz、10 kΩ負荷 | ||
| HEADPHONE | コネクタ | 1/4インチステレオ(アンバランス出力) |
| 出力インピーダンス | 18 Ω以下 | |
| 最大出力レベル | 100 mW + 100 mW(32 Ω負荷) | |
| D/A ダイナミックレンジ | 105 dB typ(-60 dBFS入力、Aweighted) | |
記録メディア
| SDデュアルスロット搭載 | SDHC規格対応カード:4 GB ～ 32 GB | |
| SDXC規格対応カード:64 GB ～ 1 TB | ||
記録フォーマッ ト
| WAV選択時 | 対応フォーマット | 44.1、47.952、48、48.048、88.2、96、192 kHz |
| 16-bit Linear、24-bit Linear、32-bit Float | ||
| モノ/ステレオ/2-10 ch ポリ | ||
| BWFおよび iXMLフォーマット対応 | ||
| 最大同時録音トラック | 10 トラック(インプット8 トラック +LR MIX録音) | |
| 8 トラック(サンプルレート 192 kHz時) | ||
| MP3選択時 | 対応フォーマット | 128、192、320 kbps |
| 44.1 kHz、48 kHz | ||
| ID3v1 タグ対応 | ||
| 最大同時録音トラック | 2 トラック | |
録音時間
| 32 GBカードの場合 | 23時間8分(WAV48 kHz/32-bit Float ステレオ) | |
| 5時間47分(WAV 192 kHz/32-bit Float ステレオ) | ||
タイムコード
| コネクタ | BNC | |
| モード | Off、Int Free Run、Int Record Run、Int RTC Run、Ext、Ext Auto Rec(オーディ オクロックをタイムコードに同期可能) | |
| フレームレート | 23.976ND、24ND、25ND、29.97ND、29.97D、30ND、30D | |
| 精度 | ±0.2 ppm | |
| 入力可能レベル | 0.2 ～ 5.0 Vpp | |
| 入力インピーダンス | 4.6 kΩ | |
| 出力レベル | 3.3 Vpp | |
| 出力インピーダンス | 50 Ω以下 | |
電源

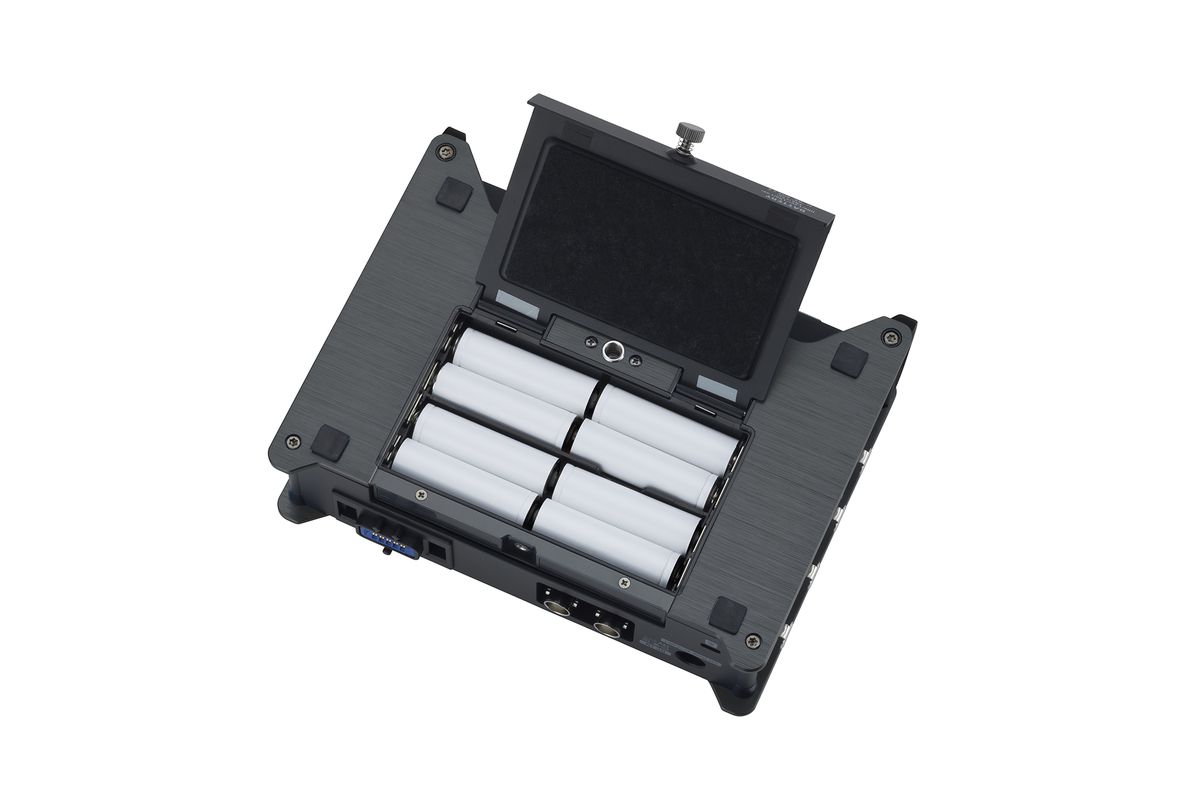

| 単三電池 | 8本 (アルカリ乾電池、ニッケル水素蓄電池、リチウム乾電池) | |
| ACアダプタ | ZOOM AD-19、DC12 V/2A、センタープラス | |
| 外部DC電源 | HIROSE 4ピンコネクタ HR10A-7R-4S(1ピン:-、4ピン:+)9 ～ 18 V | |
連続録音時間の 目安
| 2ch SD1へ入力 Fs=48 kHz(32-bit Float/16-bit Linear/24-bit Linear) MAIN/SUB OUT=OFF、TIME CODE=OFF、LED/LCD Brightness=5、ヘッドフォン32 Ω負荷、 PHANTOM=OFF | アルカリ乾電池:約6時間 | |
| ニッケル水素蓄電池(2500 mAh):約8.5時間 | ||
| リチウム乾電池:約12時間 | ||
| 8ch SD1へ入力 Fs=48 kHz(32-bit Float/16-bit Linear/24-bit Linear) MAIN/SUB OUT=OFF、TIME CODE=OFF、LED/LCD Brightness=5、ヘッドフォン32 Ω負荷、 PHANTOM=OFF | アルカリ乾電池:約5時間 | |
| ニッケル水素蓄電池(2500 mAh):約7時間 | ||
| リチウム乾電池:約10時間 | ||
| 8ch SD1/SD2へ入力 Fs=192 kHz(32-bit Float/16-bit Linear/24-bit Linear) MAIN/SUB OUT=ON、TIME CODE=Int Free Run、LED/ LCD Brightness=60、ヘッドフォン32 Ω負荷、 PHANTOM=48 V | アルカリ乾電池:約0.5時間 | |
| ニッケル水素蓄電池(2500 mAh):約1.5時間 | ||
| リチウム乾電池:約2.5時間 | ||
| ※この値はあくまで目安です。※当社試験法によるものです。使用条件により大きく変わります。 |
表示
| 2.4インチ フルカラーLCD(320x240) | ||
USB
| コネクタ | Mini-B | |
| ※データ転送に対応したUSB ケーブルを使用してください。USB バスパワー動作非対応。 | ||
| マスストレージクラス動作 | クラス | USB 2.0 High Speed |
| オーディオインターフェースモード動作:MultiTrack (PCにはドライバ必要、Macはドライバ不要で利用可能) | クラス | USB 2.0 High Speed |
| 仕様 | サンプルレート:44.1/48/88.2/96 kHz | |
| ビット深度:24-bit Linear/32-bit Float | ||
| 8-in/4-out | ||
| オーディオインターフェースモード動作:Stereo Mix(ドライバ不要) ※iOS/iPadOSデバイス用オーディオインターフェース動作サポート | クラス | USB 2.0 Full Speed |
| 仕様 | サンプルレート 44.1/48 kHz | |
| ビット深度 16-bit Linear | ||
| 2-in/2-out | ||
| Audio Interface with Rec動作(PCにはドライバ必要。Macはドライバ不要で利用可能) | クラス | USB 2.0 High Speed |
| 仕様 | サンプルレート:44.1/48 kHz | |
| ビット深度:24-bit Linear/32-bit Float | ||
| 10-in/4-out | ||
| 消費電力 | 15 W | |
| 外形寸法 | 178.2 mm (W) x 140.3 mm (D) x 54.3 mm (H) | |
| 質量(電池含む) | 1200 g | |
| ※ 0 dBu = 0.775 Vrms |
