Trident Audio   A-Range 500

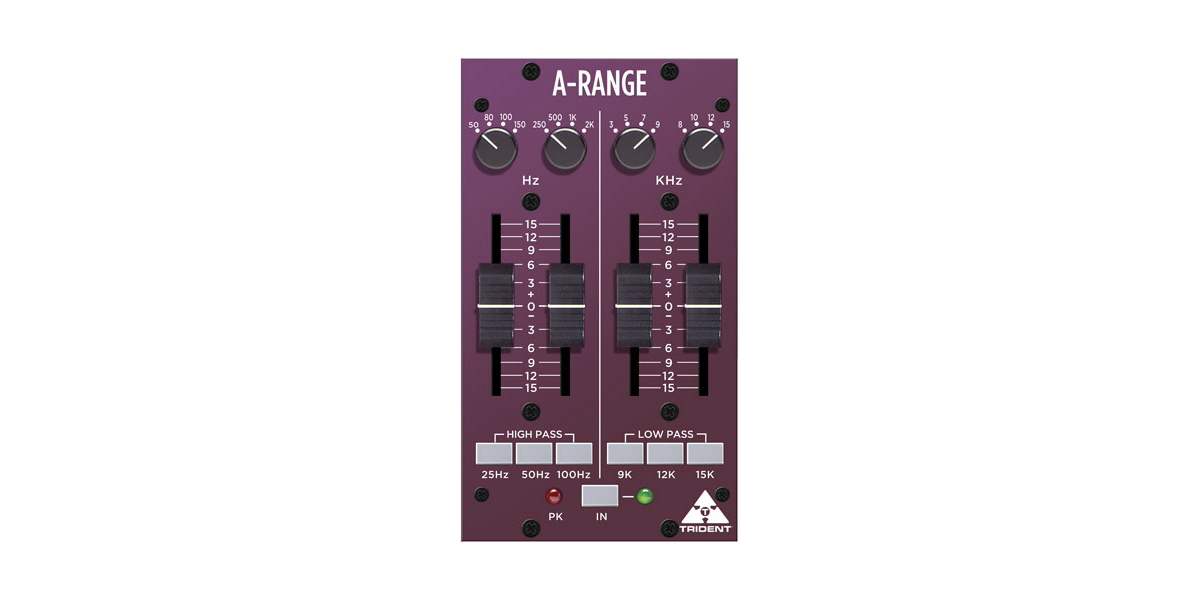

すべてのブースト/カットフェーダーを中間位置(「0」)に設定し、ローミッドとハイミッドの周波数コントロールを最小位置にセットします(反時計回りの位置に設定)。
ハイパスおよびローパスフィルタースイッチは、それぞれ外側のスイッチを入力します。ハイシェルフとローシェルフセクションを制御する周波数選択スイッチを、それぞれ150Hzおよび12kHzに設定します。最後に、「IN」スイッチを押し、操作を開始します(緑色のLEDが点灯します)。
周波数選択スイッチの直下にある4つのフェーダーのいずれかを押し上げると、選択した周波数がブーストされ、逆にフェーダーを中央より下に移動すると、選択した周波数がカットされます。ハイセクション(8kHz～15kHzのシェルフ)で周波数選択スイッチを操作することでも、微量な強調が加わります。
上部中央セクションの周波数選択スイッチ(3kHzから9kHzのピーク)を操作すると、選択された周波数に応じて明確な違いが生じます。これは、シェルビングではなく、インダクタベースの回路の特性により、ピークになっているためです。
「中低域」セクションの周波数選択スイッチ、250Hzから2kHzのピーキングを操作すると、やはりピーキング特性と回路のこの部分でのインダクターの使用により、選択した周波数に応じて明確な違いが生じます。
80Hzから150Hzの低域の低域で周波数選択スイッチを操作すると、低域の強調が効果的に変わります。
最後に、3つのシェルビング「ローパス」および「ハイパス」フィルターセクションを使用して、各セクションで3つのプッシュボタンのどれを選択するかに従って、それぞれ高域または低域のロールオフを導入します。
ハイパスフィルターは、たとえば、マイクスタンドの近くを動き回る足音、近くの交通騒音、ACシステムなどによって引き起こされる外部の低周波「ランブル」の最小化に役立ちます。
さらに、ハイパスフィルターは、録音中に効果的に使用され、ミックスに悪影響を与える可能性のある低周波音を減らします。 環境に合わせられるようハイパスコーナーのカット周波数は、25Hz、50Hz、100Hzの3つが設けられています。
ローパスフィルターは、ボーカルの「耳障り」を引き起こす可能性のある高周波ノイズを最小限に抑えるために、またはバイオリンやギターアンプの出力などを調整するために使用されます。
ギター、および「ヒス」を減らす手段。 A-Range®の3つのローパスフィルター周波数は9k、12k、および15kです。それに加えてフィルターを組み合わせることでも、高い効果を得られることができます。
特定のプログラム素材に必要なブーストまたはカットの量は非常に主観的な問題となることもあり、通常はユーザー自身の知見や実験によって設定されます。
「IN」スイッチを使用して、EQ処理されたシグナルとEQバイパスを比較することが望ましいです。その際、赤い「PK」LEDに注意してください。
時々点滅する程度では問題ありませんが、常に点灯している場合は、可入力を引き起こしていますのでA-Range®モジュールへの入力レベルを下げてください。
シグナルチェーンで先行するモジュールを使用します。

インプットインピーダンス

バランス10kΩ

同相信号除去比

70dB

EIN

-85dBu

歪率

0.05%(+4dBu @1kHz)

周波数特性

20Hz - 20kHz(-1dB)

ブースト / カット幅

+/-15dB(可変)

フィルターQ値

1.3(1オクターブ)

最大入力レベル

+22dBu

クリップ前最大出力

+28dBu(10kロード)

ノーマル出力レベル

+4dBu(バランス)

出力インピーダンス

100Ω

出力ノイズフロア

-85dBu

ピークLEDスレッショルド

+16dBu

XLR I/O

Pin 2 +,Pin 3 -,Pin 1 ground

電流用件

レールあたり130mA(最大)
