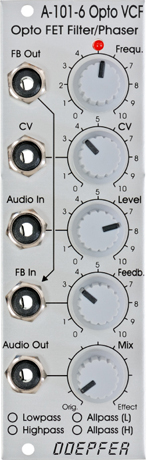

Doepfer   A-101-6 Six Stage Opto FET VCF

A-101-6 Six Stage Opto FET VCFはフィルター・フリーケンシーのコントロールのためにopt FETを使用したフィルターモジュールです。opt FETとはいわゆる「バクトロール」と非常に近い回路ですが、LDR(Light Depending Resistors)の代わりにFET(Field Effect Transistors)を使用しています。opt FET はFETとLEDを遮光ケースに入れた回路で、点灯するLEDの光にFETが反応する事で抵抗値が変わります。opt FETはバクトロールと比べてはるかに高速に反応するため、非常に高速なアタック/ディケイタイムやFMを可能にします。

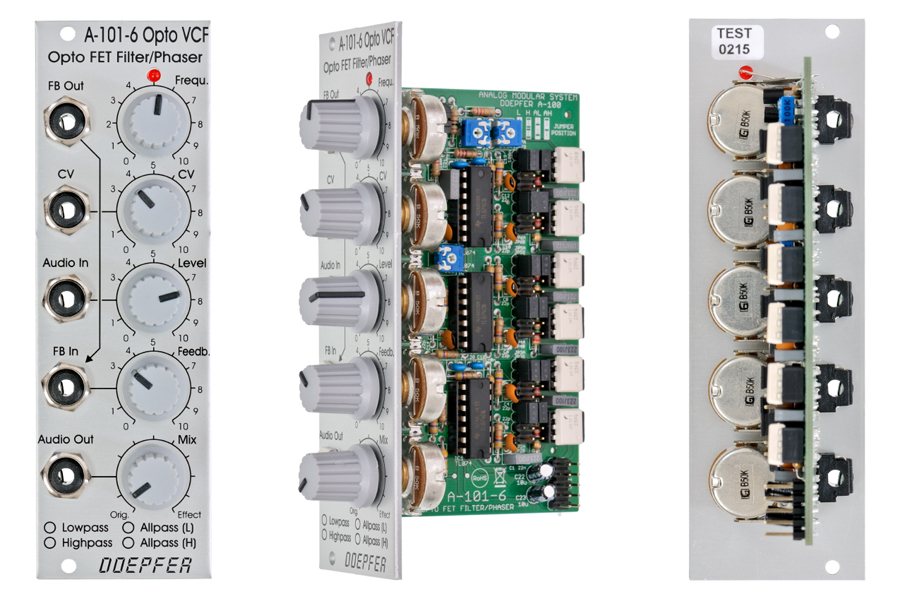

A-101-6は6つの6dBフィルターステージで構成されています。各ステージはローパス、ハイパス、2つのオールパスとして使用する事ができます。以下の回路図は4つの設定可能なモードです。これらのモードはPCボード上のジャンパーピンを付け替える事で変更する事ができます。(初期設定はローパス)
