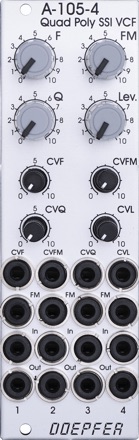

Doepfer   A-105-4 Quad Poly VCF

A-105-4 Quad Poly VCF はポリフォニック・パッチを構築する用途で設計された-24dB SSM2044タイプVCFです。同じVCFが4基搭載されており、共通のマニュアル・コントロールノブと、これらのパラメーターのアッテネーター付きCV入力があります。

以下のコントロールと入出力を搭載しています。

・フリーケンシー
・FM
・レゾナンス
・オーディオ入力レベル
・CVフリーケンシー・コントロール(アッテネーター)
・CV FMコントロール(アッテネーター)
・CVレゾナンス・コントロール(アッテネーター)
・CVレベル・コントロール(アッテネーター)
・CVF入力
・CVFM入力
・CVQ入力
・CVL入力
・FM入力1～4
・オーディオ入力1～4
・オーディオ出力1～4
各フィルターには独立したFM入力とオーディオ入出力が用意されています。典型的な使い方としてFM入力はエンベロープ・ジェネレーター(A-141-4など)の出力に接続します。4つのフィルター全てのエンベロープ・アマウントは、FMコントロールとCVFM入力でコントロールできます。これによりエンベロープ・アマウントのCVコントロールも可能になります。

アッテネーター付きのCVF入力を使用すれば、さらにLFOなどを使用した全てのフィルター共通のフリーケンシー・モジュレーションも可能です。

オーディオ入力レベル・コントロール(L)のレンジは、フィルターへの入力において典型的なA-100のオーディオレベル(A_111-4など)で、クリッピング/ディストーションも可能です。このパラメーターもCVコントロールが可能です。

全フィルター共通のレゾナンスコントロールも同様にCVコントロールが可能です。
