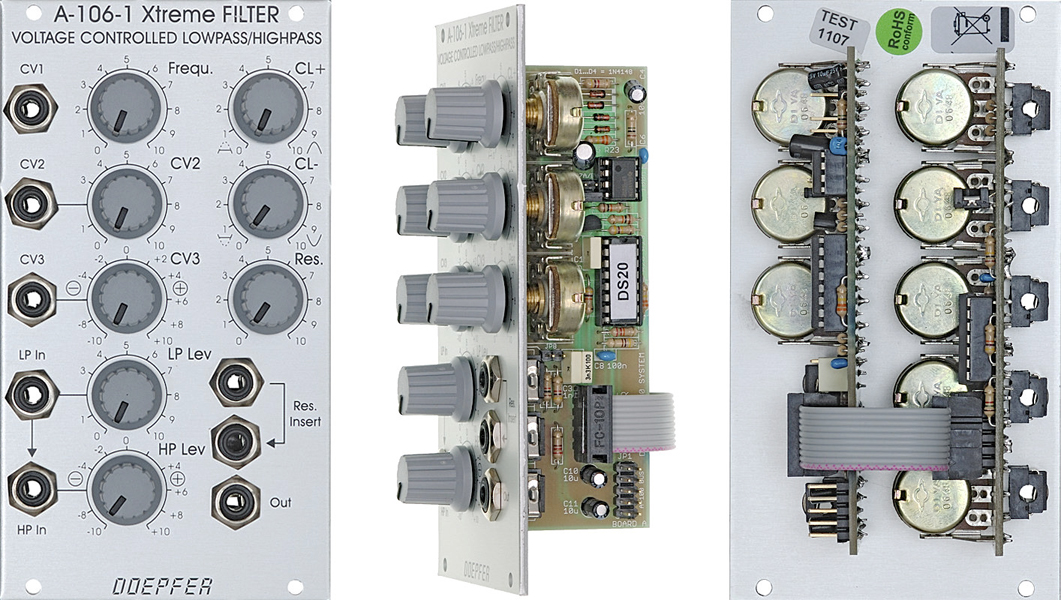

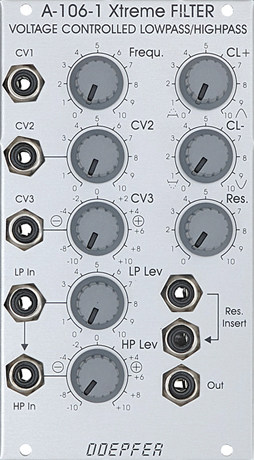

Doepfer   A-106-1 Xtreme FILTER VOLTAGE CONTROLLED LOWPASS/HIGHPASS

A-106-1は、KORG MS-20のフィルター部のクローンを製作した時の経験に基づいて設計されたモジュールです。 有名なオリジナルMS-20は、特殊な設計の12dBローパスと6dBハイパスの2つのフィルターを直列に接続しています(MS-20のハイパスフィルターは時々12dBと解説されていますが、これは正しくはありません)。

回路のリサーチの途中で、我々は同一の回路内でローパスとハイパスのそれぞれのフィルターに異なるオーディオ信号を入力すると、非常に面白い結果が得られることを発見しました(これはA-101-1と良く似ていますが、MS-20の特殊な回路とはサウンドが大きく異なります)。このため、A-106-1ではローパス(LP)とハイパス(HP)の各フィルターへの、独立したレベルコントロールを備えたオーディオ入力を用意しました。HP入力に何もプラグを接続しない状態では、LPに入力された信号はHPにも同様に接続されます。HP入力にプラグを挿すとLPからの信号は分断され、それぞれ異なった信号が入力されます。HP入力のレベルは正/負両方向にコントロールすることが可能です。これはLPの信号に対しHPの信号を正相(+側)、逆相(-側)の何れの極性でも加えることを意味します。この機能により、ノッチ(+側)/バンドパス(+側)フィルターの特性を作り出すことが可能なのです。我々の観点では、この方式は以下の機能を実現するための最もフレキシブルな方法であると言えるでしょう。
