One Control   Minimal Series Pedal Board Junction Box 4M

One Control Minimal Series Pedal Board Junction Box 4Mは、様々なシステムに"入出力端子"をつけることのできるツールです。
ペダルボードのスペースを有効に使うことができ、さらに様々なシチュエーションで時間も短縮できます。

●ペダルボードに入出力端子を

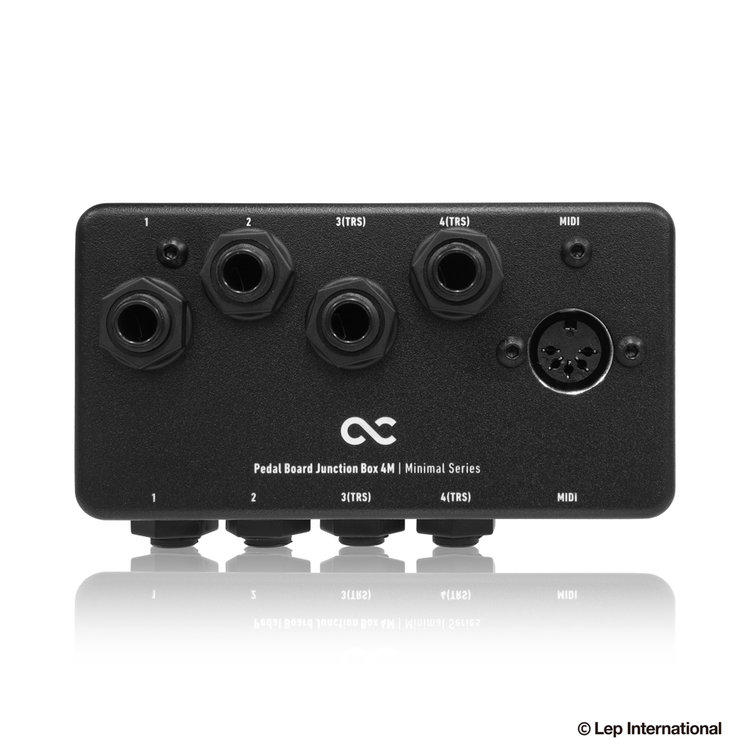

Pedal Board Junction Box 4Mには、2系統のモノラルインプット/アウトプットとステレオインプット/アウトプット、MIDIインプット/アウトプットを備えたジャンクションボックスです。
各端子は全て直接接続されているので、ここにペダルボード内の機材の入口と出口をまとめておくことで、アンプ等の機器からのケーブルをここに接続するだけでペダルボードのセッティングが完了します。

●ペダルボードを有効に使うために
一部の高価なモデルを除き、多くのペダルボードはボードの縁に高さがあるため、ボードの端にエフェクターを設置すると、ケーブルのプラグが縁にひっかかってしまい、ペダルが浮いてしまうことがあります。そんな状態でフットスイッチを踏めば、ケーブルやペダルの故障にもつながりかねません。そのため、多くのペダルボードは本来のサイズよりも狭い範囲しか使うことができません。

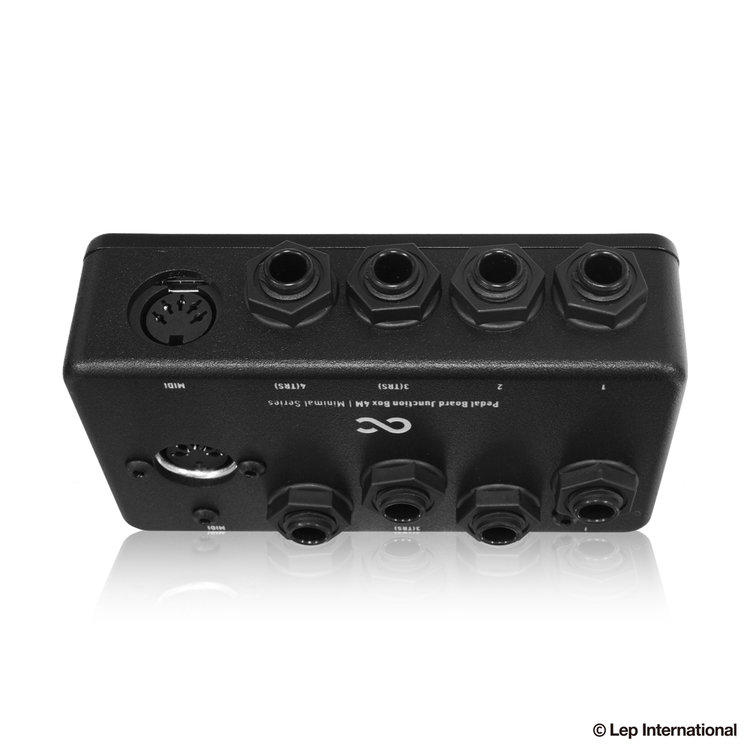

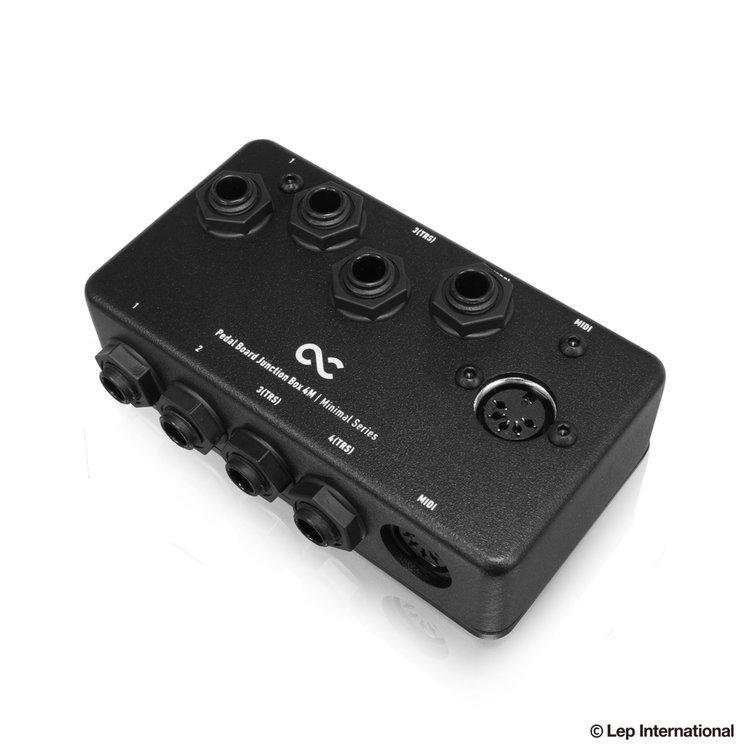

Pedal Board Junction Box 4Mは、端子を側面と上面に配置していますので、ペダルボードの角にぴったり合わせて置いてもケーブルを傷めたりすることなく、ケーブルを接続することができます。この効果は絶大で、ペダルボードのスペースを無駄にせずに使うことができます。
ボードのスペースの無駄がなくなることでボードのサイズをワンサイズ小さくすることができれば、持ち運びも楽になります。

●モノラルインプット/アウトプット
Pedal Board Junction Box 4Mの1と2の端子は、モノラルインプット/アウトプットです。楽器からのケーブルとアンプへのケーブルを接続する等、基本となるケーブルを接続します。

●ステレオインプット/アウトプット
Pedal Board Junction Box 4Mの3と4の端子は、ステレオ端子を採用しています。もちろんモノラル端子として使うこともできます。
この端子は様々な使い方ができます。アンプのエフェクトループ(SEND/RETURN)への入出力として使ったり、2台目のアンプへの出力端子にしたり、さらにアンプの2ボタンフットスイッチやエクスプレッションペダル等、ステレオケーブルを使用する機器への接続にも有効です。
Y字ケーブルを使用すれば、1つの端子を2系統のモノラル端子として使うことも可能です。

アンプのエフェクトループや2台目のアンプ、アンプのフットスイッチ等に使用することを想定し、3と4のステレオ端子はグラウンドをリフトしています。

●MIDIインプット/アウトプット
MIDIによる制御は、今では珍しいものではありません。かつてはラックエフェクターの制御くらいにしか使いませんでしたが、多機能なエフェクターだけでなく、アンプにもMIDIで制御するモデルが多くあります。
スイッチャー等からのMIDIシグナルをアンプに接続する際や、ペダルボードをまたいでMIDIでの制御をする際などに、MIDIケーブルをいちいち接続するのは意外と大変です。MIDI端子は大きく、エフェクターの側面にある端子にケーブルを挿そうとすると、隣のエフェクターと干渉したりすることもあります。
Pedal Board Junction Box 4MにあらかじめMIDIケーブルを接続しておけば、上からMIDIケーブルを挿すだけでセッティングが完了します。

●完全パッシブ設計
Pedal Board Junction Box 4Mに、一切の電源は不要です。LEDが光ることもなければ、音を変えるようなものでもない。派手なペダルではありませんが、いつでもボードの端に佇み、入出力をまとめて担うことのできる、頼れるツールです。
