Spec
| 入出力性能 | ||
| フェーダー数 | 24 | |
| サブフェーダー数 | - | |
| 入力チャンネル | 96ch | |
| バス | 48ch | |
| ソロバス | 2(モノ/ステレオ/サラウンド(※1)より選択) | |
| マトリクス | 最大12×8 | |
| コントロールグループ | 選択式(VCA、ムービングフェーダー、ミュートグループ)×12 | |
| イコライザー | 32バンドGEQ(±12dB)×16 | |
| 内蔵エフェクター | ステレオエフェクター×12 | |
| ローカルI/O | マイク/ライン入力 | 8 |
| ライン出力 | 8 | |
| AES/EBU入出力(※2) | 2 | |
| MADIインターフェース | 1(75ΩBNC コネクター×2) 1(CAT5コネクター) | |
| オプチカル(Optocore)インターフェース | 1(オプション) | |
| MIDIインターフェース | In / Out / Thru | |
| 外部ディスプレイポート | VGA DB-15 ミニメス(解像度1024×768)×1 | |
| 外部同期 | ワードクロック、MADI | |
| USB2.0 ポート | 3 | |
| GPI | 1/4インチジャック×2 | |
| GPO | 1/4インチジャック×2 | |
| ヘッドホン出力 | 標準フォーンジャック×1、インピーダンス : 8〜600Ω | |
| ライト端子 | XLR3:1.2〜12V×2 | |
| 音響特性 | ||
| サンプリングレート | 96/48kHz | |
| レイテンシー | 2ms(代表値) | |
| 内部プロセッシング | 最大40bitフローティングポイント演算 | |
| AD/DA変換 | 24bit | |
| 周波数特性 | 20Hz〜20kHz(±0.6dB) | |
| THD+N | 0.05%以下(定格ゲイン、10dB入力@1kHz) | |
| クロストーク | 90dB以上(40Hz〜15kHz) | |
| 残留ノイズ | -90dBu以下(代表値 : 20Hz〜20kHz) | |
| マイク等価入力ノイズ | -126dB以上 | |
| 最大出力レベル | +22dBu(標準仕様) | |
| 最大入力レベル | +26dBu | |
| 入力チャンネル/AUX/グループ/マトリクス | ||
| アナログゲイン(入力チャンネルのみ) | +10dB〜+60dB (-20dB PAD) | |
| デジタルトリム | -40dB〜+40dB | |
| ディレイ | 最大1.3秒 | |
| ローパス/ハイパスフィルター | 20Hz〜20kHz、24dB/oct | |
| インサート | 2系統(EQ/ダイナミクスのプリ/ポスト) | |
| パラメトリックEQ | 4バンド | |
| ダイナミックEQ | 155ch | |
| ダイナミクス | コンプレッサー、ゲート、ディエッサー、ダッカー | |
| ソロバス | ソロバス1/ソロバス2/両方、オートソロ | |
| 最大ラック数/DMIスロット/UB-MADI | ||
| 最大ラック数 | 17 | |
| DMIスロット | - | |
| UB-MADI(サンプリングレート48kHz時) | - | |
| 電源、寸法(W×H×D)、質量 | ||
| 電源 | 内部電源×2(AC100V、50/60Hz) | |
| 消費電力 | ピーク時 | 225W |
| 起動時 | 240W | |

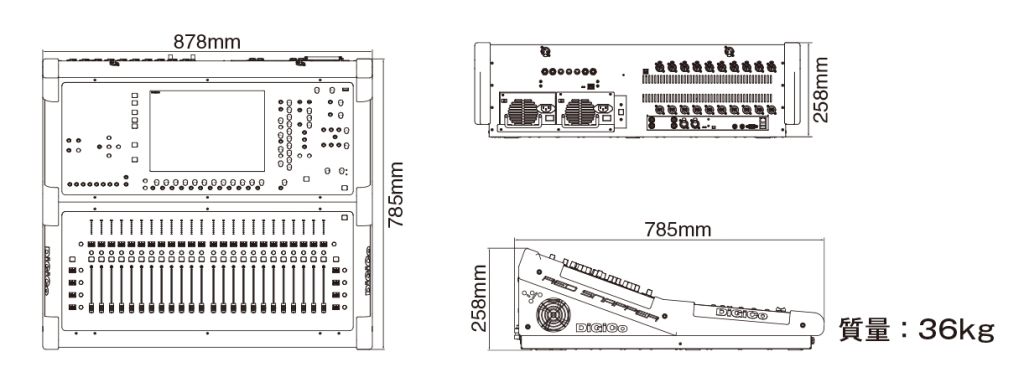

| 寸法(W×H×D)、質量 | 878×258×785mm、36kg | |
