Spec
入出力性能
- フェーダー数
- 12
- ディスプレイ数
- 1
- 入力チャンネル
- -
- バス
- -
- 内蔵エフェクター
- -
ローカルI/O
- アナログ入力
- マイク/ライン入力
- 6
- 入力感度
- -60 〜 +15dBu
- アナログゲイン
- +5 〜 +60dB、1dB ステップ
- パッド
- -20dB アクティブパッド
- 最大入力レベル
- +30dBu (PAD in)
- 入力インピーダンス
- >4kΩ (Pad out)、>10kΩ (Pad in)
- マイク等価入力ノイズ
- -127dB (150Ω ソース)
- デジタル入力
- AES3
- 1 (バランスXLR、110Ω)
- サンプリングレート
- 32k〜192kHz (バイパスオプション付き)
アナログ出力
- ライン出力
- 6 (バランスXLR)
- 出力インピーダンス
- <75Ω
- 定格出力
- +4dBu = 0dBの測定値
- 最大出力レベル
- +22dBu
- 残留出力ノイズ
- -92dBu (ミュート20〜20kHz)
-90dBu (ミュート20〜40kHz)
デジタル出力
- AES3
- 1 (バランスXLR、110Ω)
- サンプリングレート
- 96kHz、48kHz、44.1kHz 切り替え可能
接続端子
- GigaACE
- 1
- DX Link
- 1
- オプションカードスロット
- 1
- ME接続専用 48kHzポート
- -
- ネットワークポート
- 2×RJ45
- ワードクロックI/O
- 1×BNC
- USB-A
- 2×USB-A
- 外部ディスプレイ
- 1×VCA
- ヘッドホン出力
- -
システム
- ダイナミックレンジ
- 110dB
- S/N
- -92dB
- 周波数レスポンス
- 20Hz〜30kHz +0/-0.8dB
- THD+N(アナログ入力から出力)
- 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン
- ヘッドルーム
- +18dB
- 内部動作レベル
- 0dBu
- dBFS アライメント
- +18dBu = 0dBFS (+22dBu @XLR 出力)
- メーターキャリブレーション
- 0dB メーター = -18dBFS (+4dBu@XLR出力)
- メーターピークインジケーション
- -3dBFS (+19dBu @XLR出力)
- サンプリングレート
- 96kHz +/- 20 PPM
- AD/DA コンバーター
- 24-bit Delta-Sigma
- レイテンシー
- 0.7 ms (MixRack XLR入力〜 XLR出力、入力〜ミックス)
+ 5 サンプル、サーフェス〜Mixrack (GigaACE)
+ 8サンプル、 DX32〜Mixrack (DX Link)
電源消費電力
- 電源
- 1(100V AC, 50/60Hz)
- 最大消費電力
- 最大110W
寸法と質量
- 寸法 (W×H×D)
- 665×325×665mm
- 質量
- 約19kg

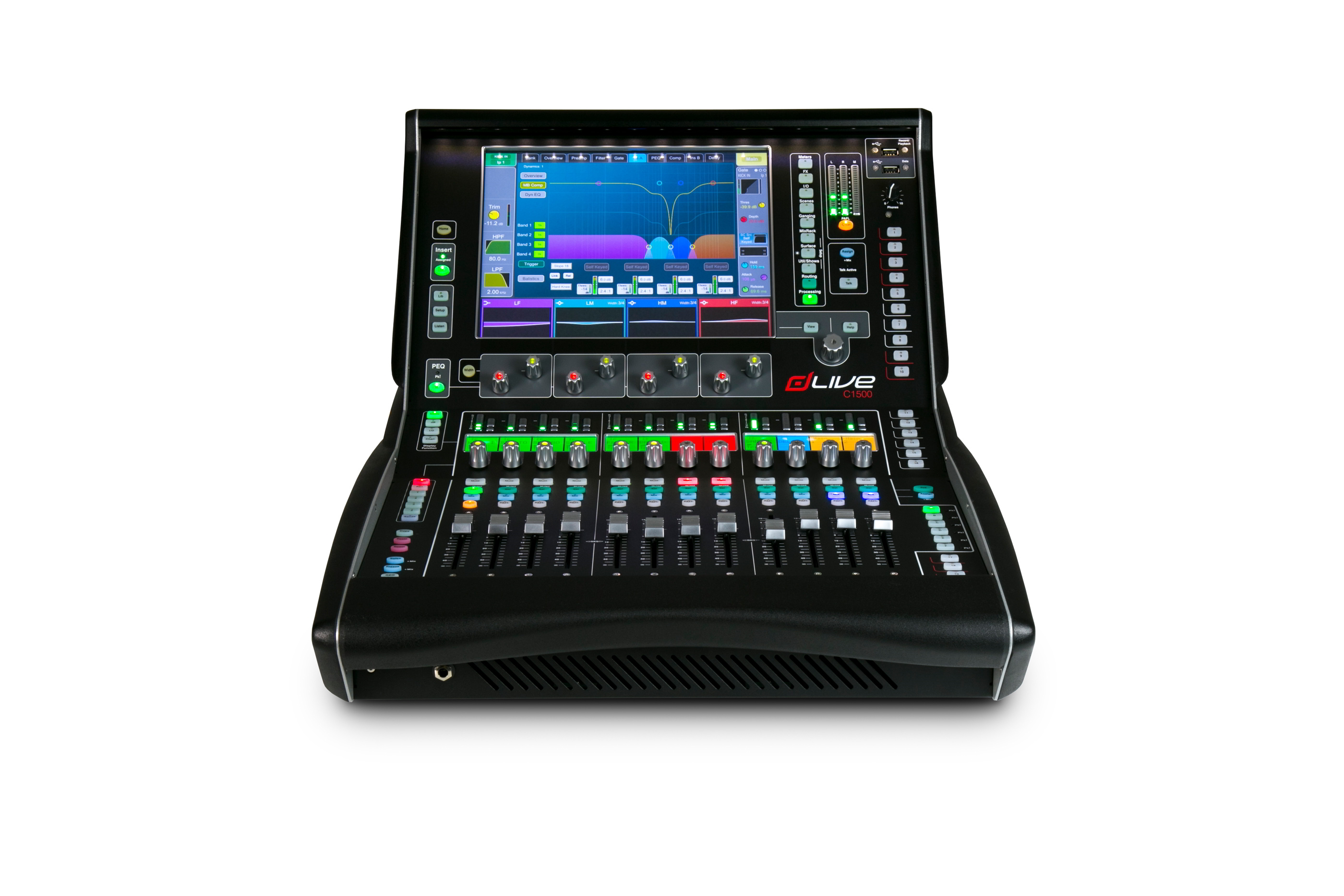

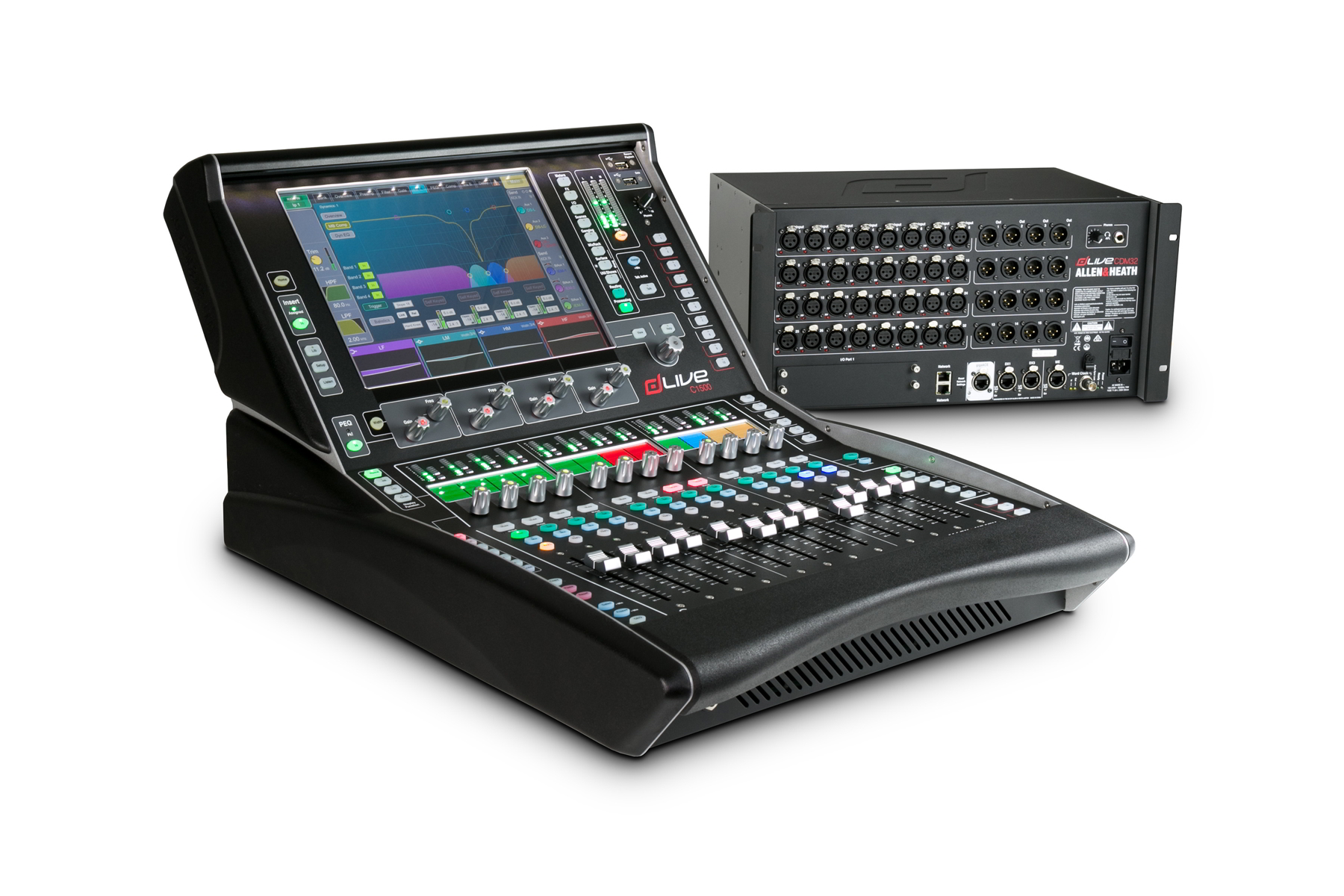

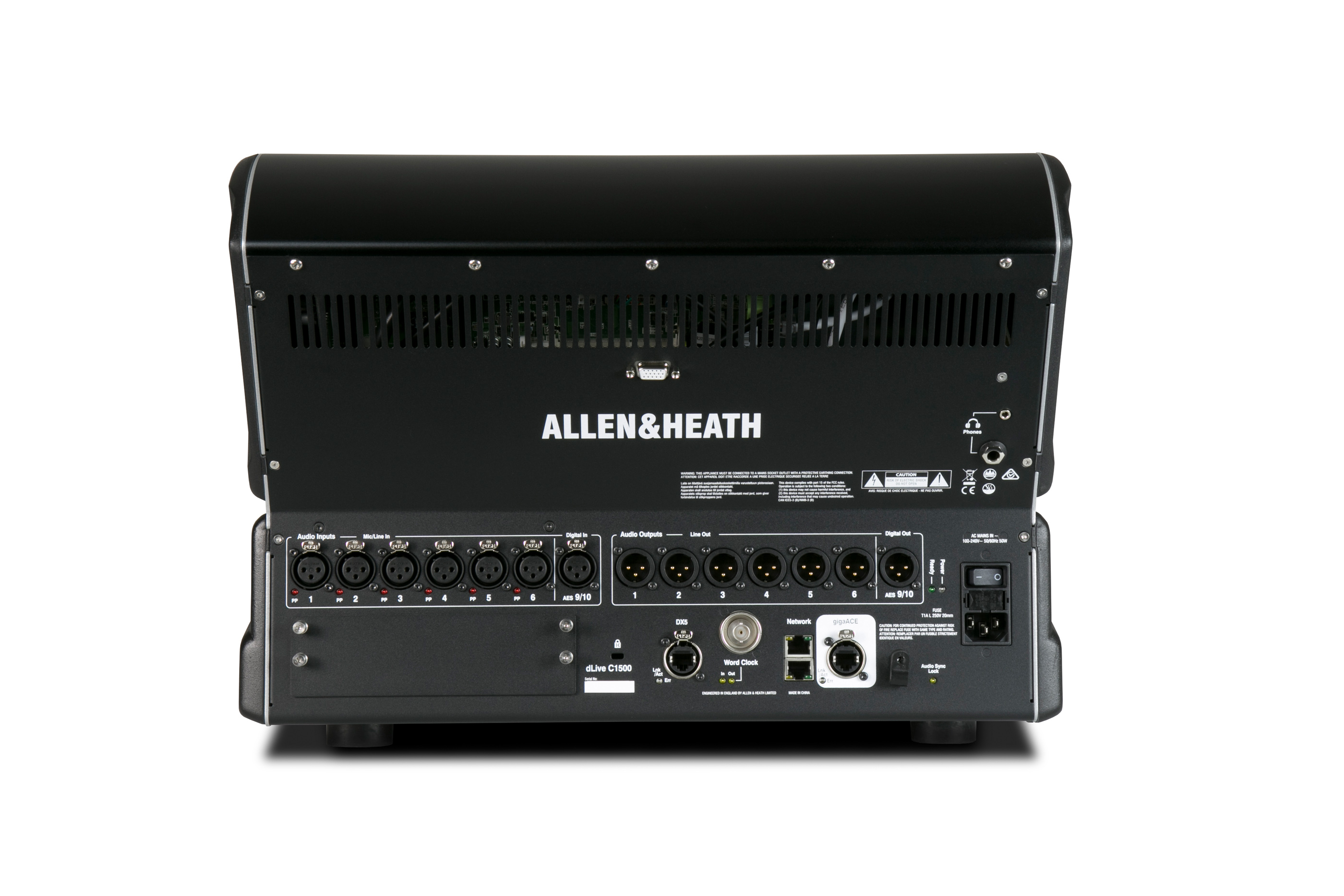

追加画像
