特徴
- 単方向変換
- ADAT(SMUX2/SMUX4)→AES, S/PDIF, ADAT(SMUX2/SMUX4)
- AES→ADAT(SMUX2/SMUX4) AES, S/PDIF
- S/PDIF→ADAT(SMUX2/SMUX4), AES
- 双方向変換
- ADAT(SMUX2/SMUX4)⇔AES
- *SMUX2:2倍サンプリングモード(Fs=50.0kHz ～ 100.0kHz)
- *SMUX4:4倍サンプリングモード(Fs=100.0kHz ～ 200.0kHz)
- サンプリングレート変換
- ロック範囲:4.0kHz～212.0kHz
- ダイナミックレンジ:144dB(Aウェイト)
- 分解能:24bit
- THD+N:-140dB
- 入出力サンプリングレシオ:1:16(アップサンプリング)、 16:1(ダウンサンプリング)
Spec
入力 | ||
ADAT光入力(8チャンネル) | インターフェース | Toslink×2、EIAJ RC-5720 |
| フォーマット | Alesis ADAT, SMUX2, SMUX4 |
AES/EBU3入力(8チャンネル) | インターフェース | D-Sub 25pin×1、トランスバランス型、入力インピーダンス110Ω、200mV～7V |
| フォーマット | AES3-1992/ |
AES/EBU11リファレンス入力 | インターフェース | XLR 3ピン/メス型、トランスバランス型、インピーダンス110Ω、200mV～7V |
| フォーマット | AES11-1997 |
分解能 | 16～24bits | |
ロック範囲 | 25.0kHz～200.0kHz | |
出力 | ||
ADAT光出力(8チャンネル) | インターフェース | Toslink×2、EIAJ RC-5720 |
| フォーマット | Alesis ADAT, SMUX2, SMUX4(4チャンネルのみ) |
AES/EBU出力(8チャンネル) | インターフェース | D-Sub 25pin×1、トランスバランス型、入力インピーダンス110Ω、200mV～7V |
| フォーマット | AES3-1992/ |
分解能 | 16～24bits | |
出力サンプリングレート | 25.0kHz～200.0kHz | |
S/PDIF入出力(8チャンネル) | ||
インターフェース | コアキシャル×4(Cinch/RC | |
| バッファ内蔵、入出力をスイッチ切り替え可能(動作モードによる) | |
フォーマット | IEC60958 | |
分解能 | 16～24bits | |
対応サンプリングレート | 25.0kHz～200.0kHz | |
ワードクロック入力 | ||
インターフェース | BNC×1、アンバランス、入力インピーダンス75Ω、200mV～7V | |
ロック範囲 | 25.0kHz～200.0kHz、11.2896MHz | |
ワードクロック出力 | ||
インターフェース | BNC×1、3.5V@22Ω、アンバランス、バッファ内蔵 | |
出力クロックレート | 25.0kHz～200.0kHz | |
内部リファレンスクロック仕様 | ||
オシレーター形式 | TCXO、温度補償型水晶発振器 | |
クロック精度(出荷時) | ±0.5ppm以下 | |
動作温度 | -10℃～+60℃ | |
クロックジッター | 10ps(RMS)以下 | |
電源 | ||
形式 | 内蔵、スイッチング電源 | |
入力電圧 | AC100V、50/60Hz、10W | |
システム・ユニット本体 | ||
寸法、質量 | W198×H44×W156mm(除コネクター)、0.6kg | |

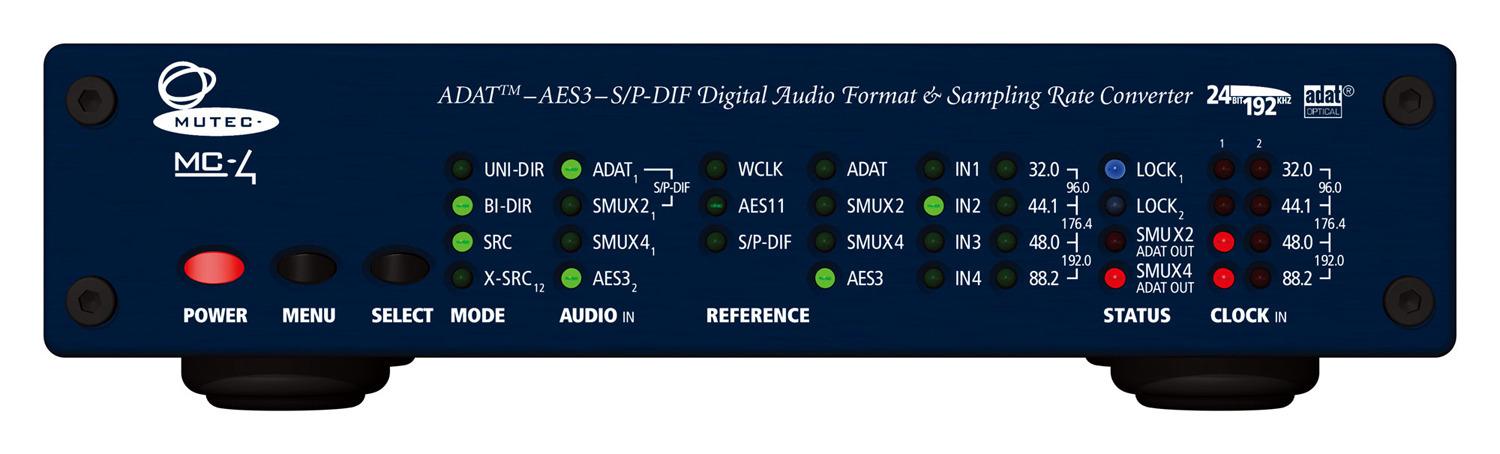

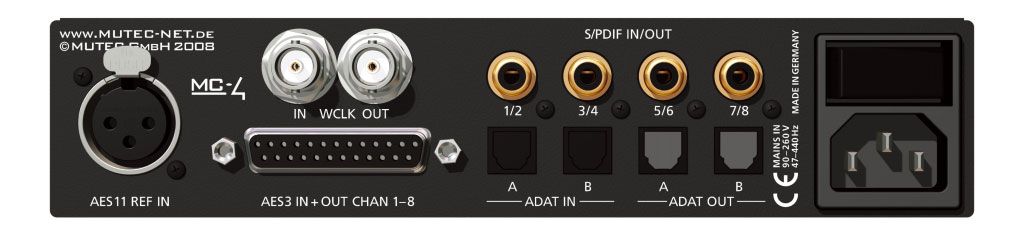

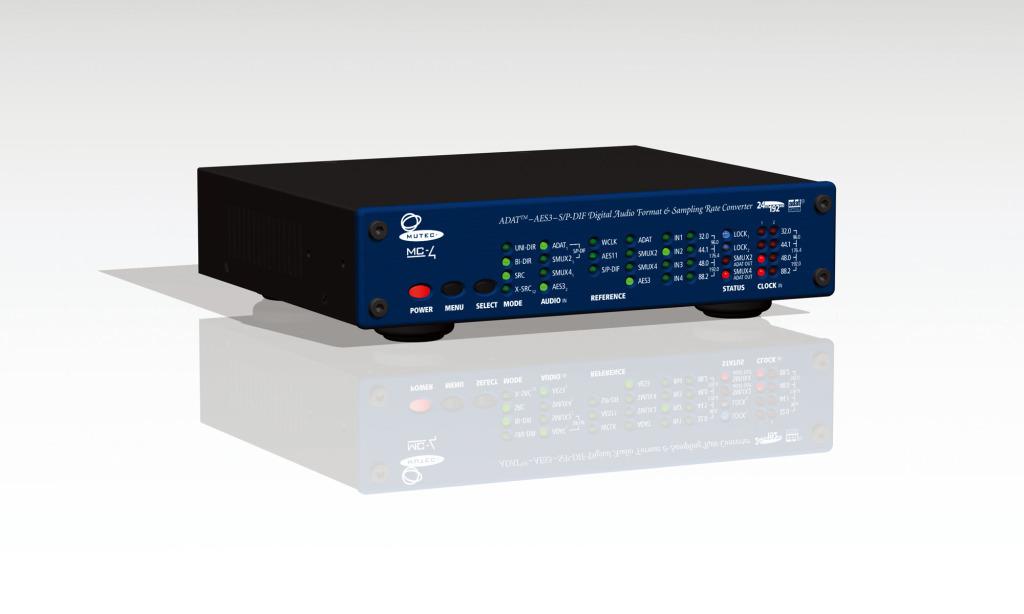

追加画像
