商品情報

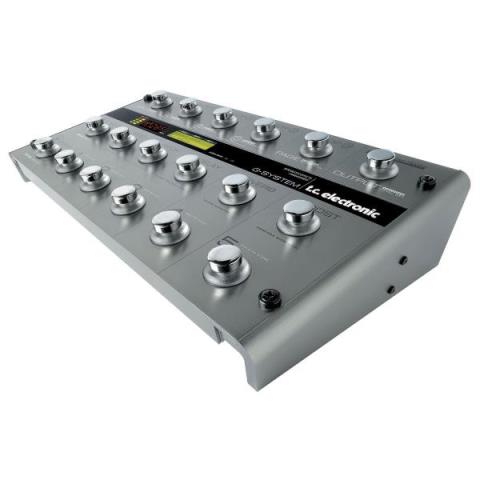

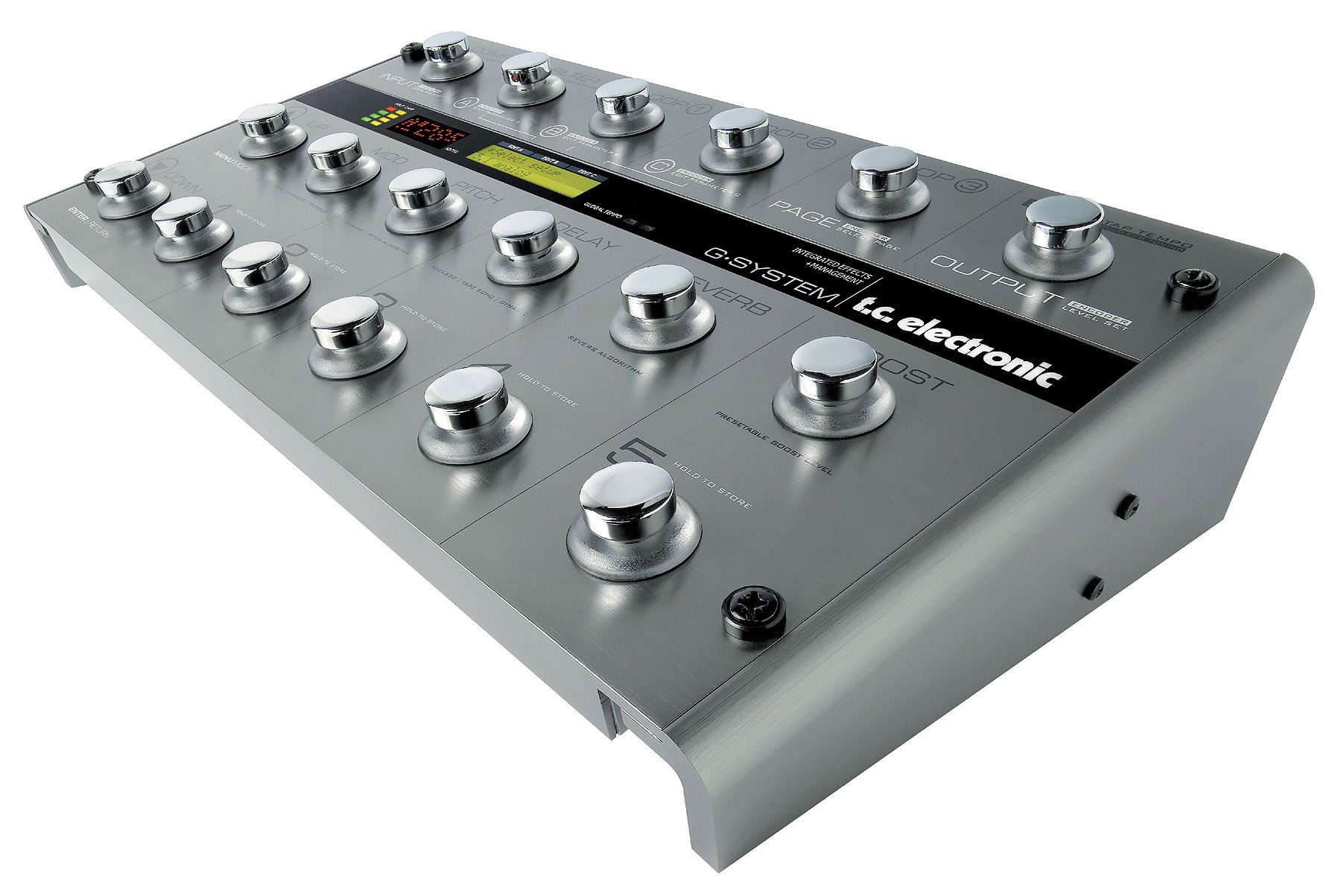

コントローラとDSPユニットからなるG Syetem。 DSPはラックマウントも可能。
Spec
インストゥルメント入力
入力端子:
2 x 1/4インチ・フォーン、疑似バランス
インピーダンス:
1 Mohm
最大入力レベル:
18 dBu
最小入力レベル(0 dBFS):
-6 dBu
センシティビティー:
-6dBu～+18 dBu
ループ1～4、センド/リターン端子:
2 x 1/4インチ・フィーン x 4セット
入出力インピーダンス:
91 kOhm/100 Ohm
最大出力レベル:
12 dBu
出力レンジ:
6～10 dBu
インサート
I/O端子:
2 x 1/4インチ・フォーン
入出力インピーダンス:
24 kOhm(バランス、35 kOhm)/100 Ohm(バランス200 Ohm)
最大出力レベル:
12 dBu
出力レンジ:
6～10 dBu
アナログ出力(L/R)
出力端子:
2 x 1/4インチ・フォーン
インピーダンス:
100 Ohm(Balanced 200 Ohm)
最大出力レベル:
12 dBu
出力レンジ:
0～10 dBu
出力端子:
RCA Phono(S/PDIF)
形状:
S/PDIF(24 bit)、EIAJ CP-340、IEC 958、75 Ohm
サンプルレート:
44.1 kHz
周波数特性:
typ.:+0.0/-0.4 dB、20 Hz～20 kHz
ダイナミック・レンジ:
typ.:> 95 dB、20Hz～22kHz、0dBFS
THD:
typ.:< -80 dB、20Hz～22kHz、-1dBFS
A/D変換:
24 bit、128 x oversampling bitstream、DSR
D/A変換:
24 bit、128 x oversampling bitstream、DSR
準拠規格 - EMC:
EN 55103-1 and EN 55103-2、FCC part 15、Class B、CISPR 22、Class B
準拠規格 - Safety:
IEC 60065/EN 60065/UL 60065/CSA E60065
動作環境
動作温度:
0°C～50°C
保管温度:
-30°C～70°C
湿度:
最大90%(結露状態を除く)
コントロール・インターフェイス
MIDI:
In/Out: 5 Pin DIN
USB:
USB 1.1、type B
外部ペダル(Exp + Vol):
4 x 1/4インチ・ステレオ・フォーン(GFX01部、2つ/フットコントローラー部、2つ)
リレー/sep. Tip/Ring connect. to sleeve: 2 x 1/4インチ・ステレオ・フォーンによる4リレー
その他
DC電源出力:
4 x 9VDC アウト、合計200 mA、Shield(+)、Pin(-)
一般
仕上げ:
アノダイズドアルミ・フロント、プレート/ペイント・スチール・シャーシ
ディスプレイ:
2 x 20 キャラクター STN-LCDディスプレイ + 20 x 7
フットスイッチ:
ドットマトリックス/18イルミネート・フットスイッチ
寸法:
512.9 mm x 265.9 mm x 103.4 mm
重量:
7.83 kg
本線電圧:
100～240 VAC、50～60 Hz(自動選択)
消費電力:<20 W
