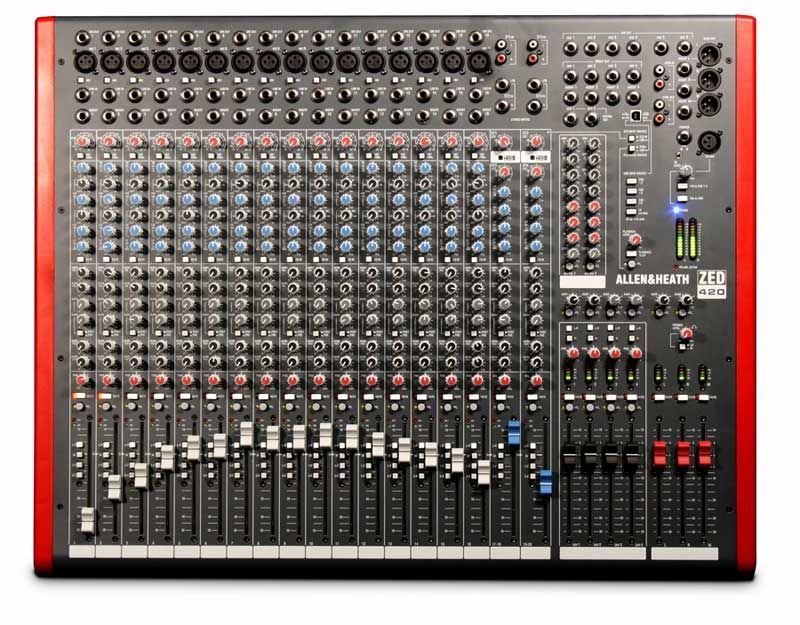

特徴
- モノ・チャンネル16系統
- 4バンド・イコライザー搭載のデュアル・ステレオ入力2系統
- ノイトリック製マイクXLR端子
- ノイトリック製1/4インチ端子
- チャンネル・インサート
- 超ワイドなゲイン幅を誇るDuoPreマイク/ライン入力
- 中域2バンド周波数可変、イン/アウト切替の4バンド・イコライザー
- ミュート・インジケーター
- ステレオ音像のパン
- PFL/ピーク・インジケータ
- アルプス製100mmフェーダー
- 6系統のAUXセンド(プリ2系統、ポスト2系統、プリ/ポスト2系統)
- 各チャンネルから4系統のサブ・グループにフィード
- 全入力にレベル・コントロール
- 12セグメントのグラフ・メーター
- L/R/Mメイン・ミックス出力
- 2系統のマトリックス・セクション。出力をUSBに送出可
- 各チャンネル個別に48Vのファンタム電源搭載
- 各モノ・チャンネルにダイレクト出力
- 各チャンネルにピーク/信号インジケーター
- 設定可能なUSBステレオ・オーディオ入出力
- 全出力にマスター・レベル・コントロール
- 端子とコントロール類をすべてトップ・パネルにまとめた、使いやすいレイアウト
- Cakewalk SONAR LEをバンドル(Cakewalk/SONAR LEはKIDによるサポート対象外です。)
Spec
- 作動レベル入力
- モノ・チャンネル(XLR)入力:ノミナル +6～-63dBu(最大時+17dBu)
- モノ・チャンネル・ライン入力(フォーン端子):+10～-26dBu(最大+30dBu)
- インサート・ポイント(TRSジャック端子):ノミナル 0dBu 最大+21dBu
- ステレオ入力(フォーン端子):ノミナル 0dBu(コントロール = Off～+10dB)
- ステレオ入力(フォノ端子):ノミナル 0dBu(コントロール = Off～+10dB)
- 2トラック入力(フォノ端子):ノミナル 0dBu 最大 +21dBu
- 出力
- L、R & モノ出力(XLR):ノミナル +4dBu 最大 +27dBu
- L、R & Mインサート(TRSフォーン端子):ノミナル -2dBu 最大 +21dBu
- グループ出力(フォーン端子):ノミナル +4dBu 最大 +27dBu
- グループ・インサート(TRSフォーン端子):ノミナル -2dBu最大+21dBu
- AUX出力(フォーン端子):ノミナル -2dBu 最大 +21dBu (バランス型 +4)
- MATRIX出力(TRSフォーン端子):ノミナル -2dBu 最大 +21dBu (バランス型 +4)
- 2トラック出力(フォノ端子):ノミナル 0dBu 最大 +21dBu
- ダイレクト出力(TRS フォーン端子):ノミナル 0dBu 最大 +21dBu
- 周波数特性
- マイク入力→ミックスL/R出力(ゲイン@30dB):+0.5/-1dB 20Hz～20kHz
- ライン入力→ミックスL/R出力(ゲイン@0dB):+0.5/-1dB 10Hz～30kHz
- ・ステレオ入力→ミックスL/R出力:+0.5/-1dB 10Hz～30kHz
- THD+N
- マイク入力→ミックスL/R出力(ゲイン@0dB、@1kHz、出力@+10dBu):0.004%
- マイク入力→ミックスL/R出力(ゲイン@30dB、@1kHz ):0.014%
- ライン入力→ミックスL/R出力(ゲイン@0dB、0dBu@1kHz):0.005%
- ステレオ入力→ミックスL/R出力(ゲイン@0dB、+10dBu@1kHz):0.003%
- ヘッドルーム
- アナログ・ヘッドルーム(ノミナル(0Vu)より):21dB
- USBイン&アウト・ヘッドルーム(ノミナル(0Vu)より):14dB
- USBオーディオ・コーデック(コーダー/デコーダー)
- USBオーディオ・イン/アウト:USB 1.1準拠、16ビット
・サンプル・レート:32/44.1/48kHz - ノイズ
- マイク入力等価ノイズ(最大ゲイン、150Ω、入力22-22kHz ):-127dBu
- ミックスL/R出力、L/Rフェーダー:22-22kHz-86dBu
- ミックスL/R出力、L/Rフェーダー:22-22kHz-85dBu
- ミックスL/R出力、L/Rフェーダー:22-22kHz -84dBu
- 外形寸法
- 715(W)x560(D)x50～129(H)mm
- 重量
- 未梱包重量14kg、梱包総重量17.5kg

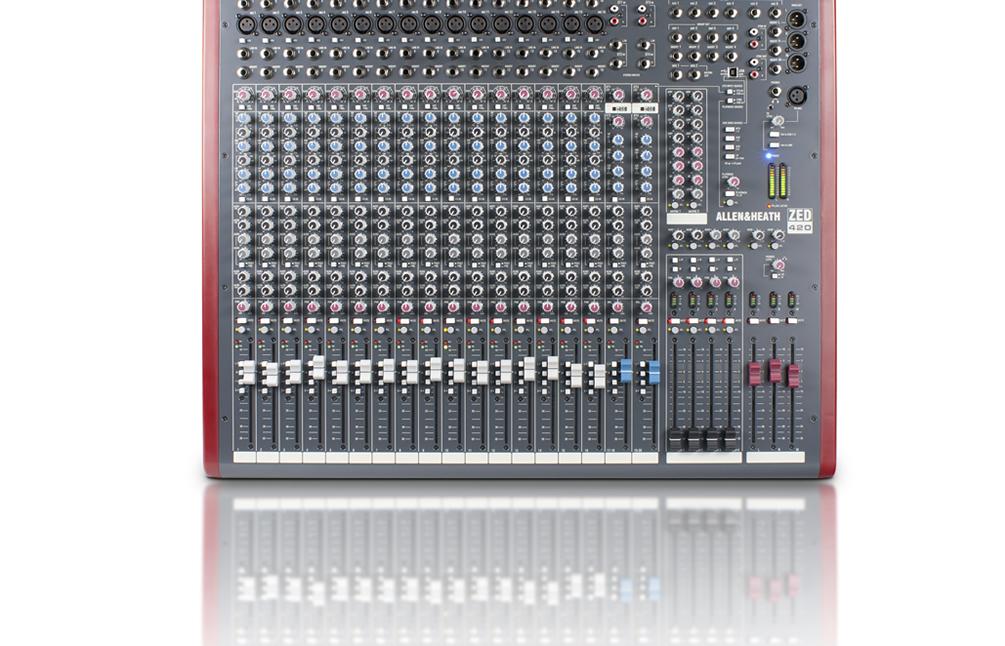

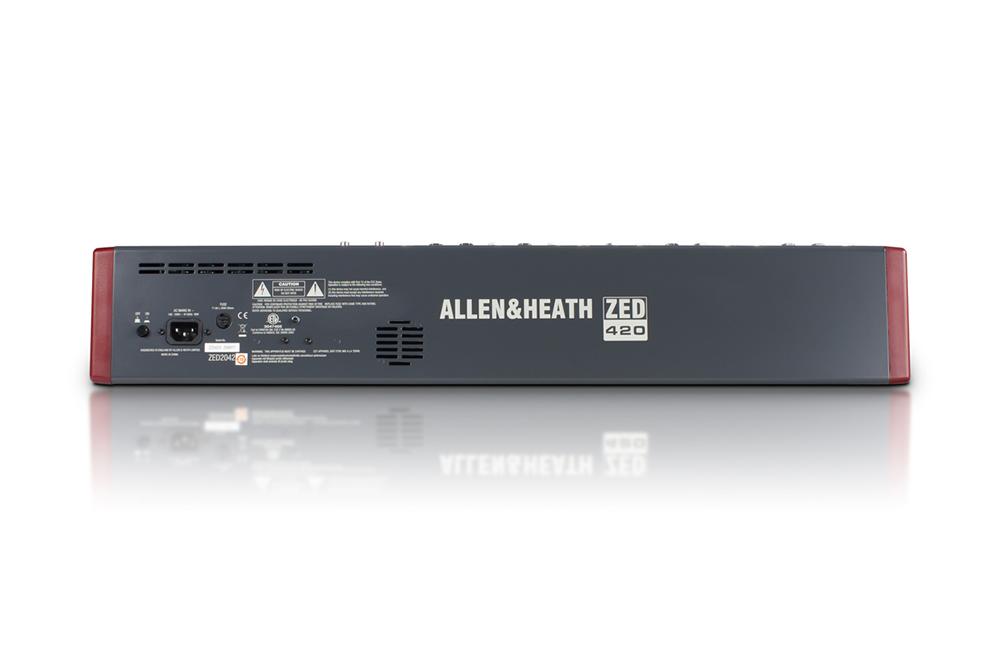

追加画像
