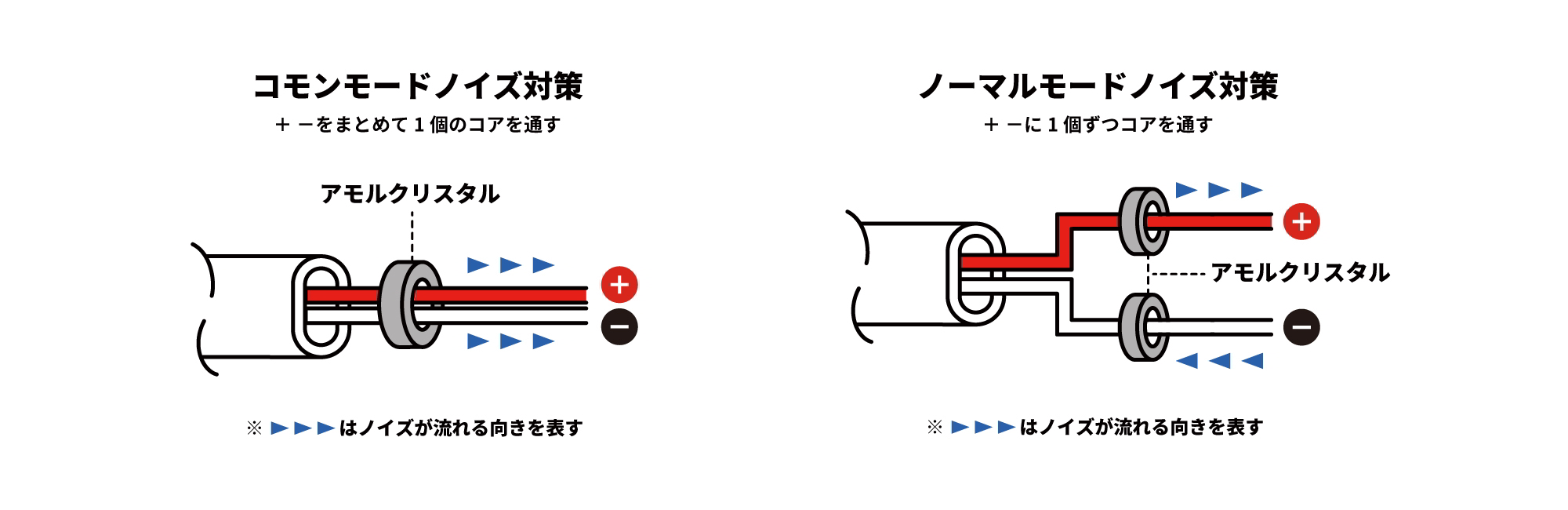

コモンモードノイズ除去の仕組み
信号とGND間に発生し、+・-の導体内に同方向に重畳するノイズがコモンモードノイズです。

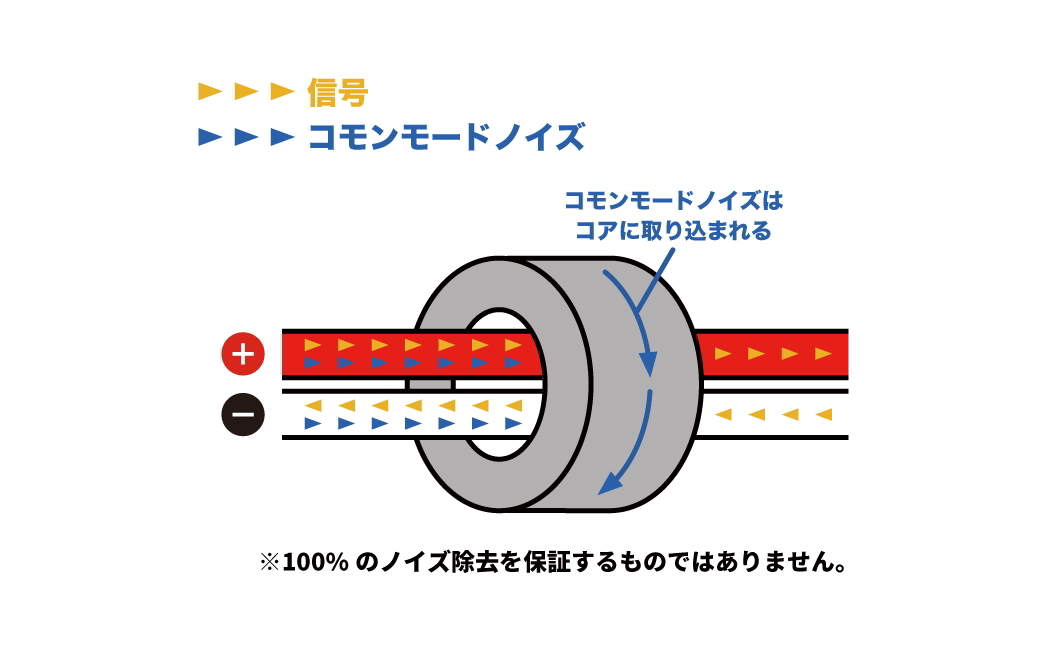

コモンモードノイズ除去の仕組み
1. 信号が通過するとAMORCRYSTAL内に磁束が発生。
2. 同方向に流れるコモンモードノイズのみAMORCRYSTALコアに取り込まれノイズをジュール熱に変換して低減させ、信号はそのまま通過。
コモンモードノイズ除去の仕組み
1. 信号が通過するとAMORCRYSTAL内に磁束が発生。
2. 同方向に流れるコモンモードノイズのみAMORCRYSTALコアに取り込まれノイズをジュール熱に変換して低減させ、信号はそのまま通過。

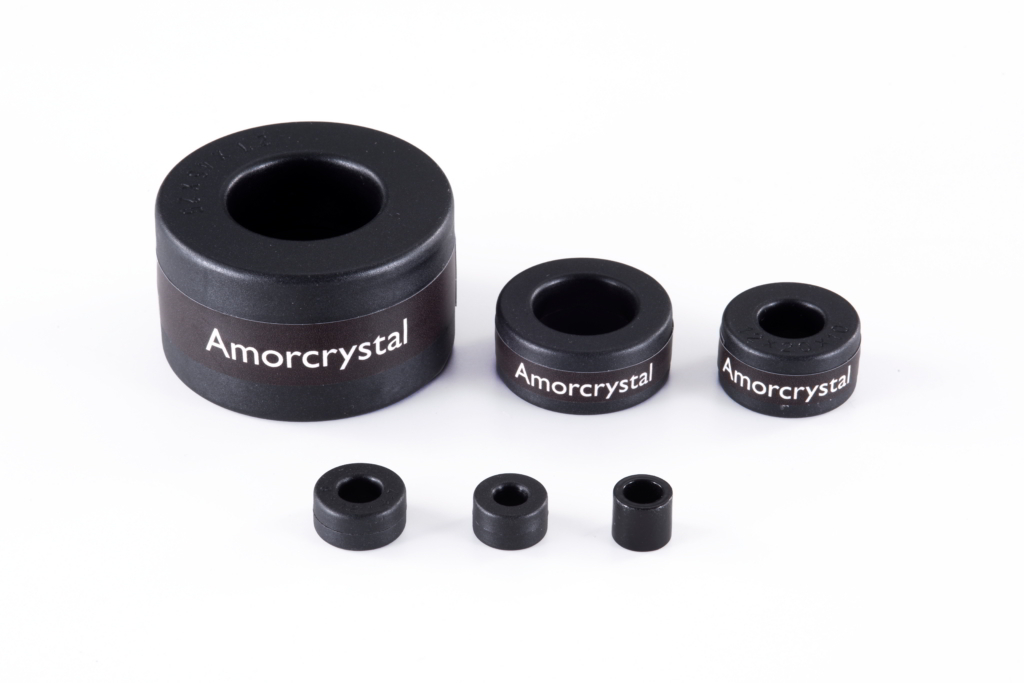

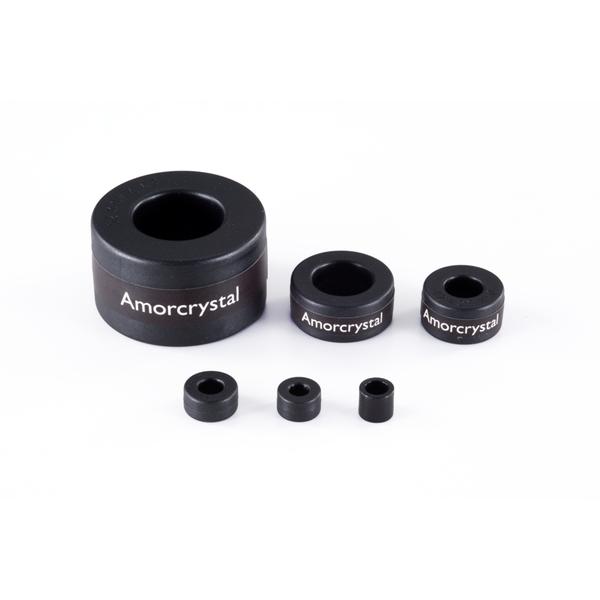

Spec
| 型番 | 外径(Φmm) | 内径(Φmm) | 奥行(mm) | 重量(g) |
|---|---|---|---|---|
| AMC055C | 9.5 | 5.5 | 8.5 | 1.7 |
| AMC050 | 11.7 | 5.0 | 6.7 | 1.8 |
| AMC064 | 14.4 | 6.4 | 7.0 | 2.6 |
| AMC104 | 22.7 | 10.4 | 12.3 | 13.2 |

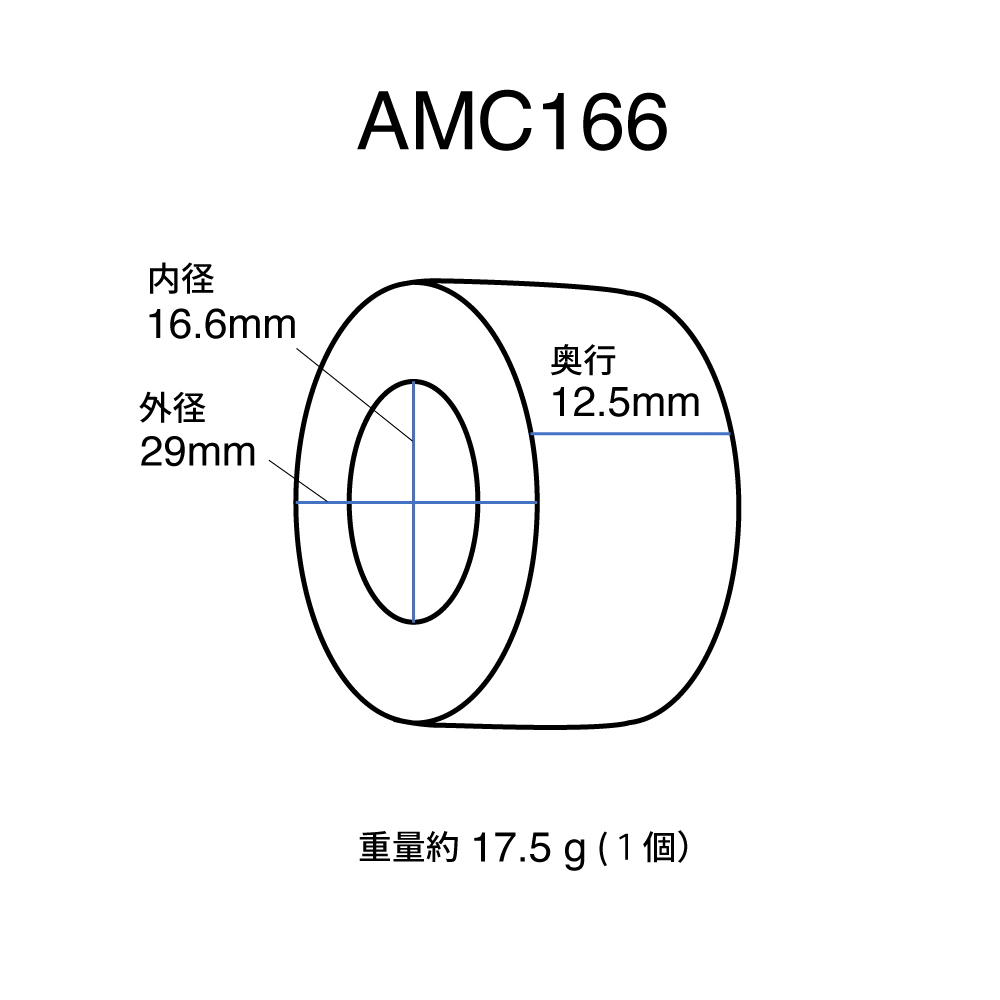

| AMC166 | 29.0 | 16.6 | 12.5 | 17.5 |
| AMC243 | 48.9 | 24.3 | 28.1 | 163.5 |
