Spec
■映像
● HDMI IN/THRU フォーマット
1280 × 720/50p、59.94p、60p、100p、119.88p、120p( CTA-861-F)
1920 × 1080/23.98p、24p、25p、29.97p、30p、50p、59.94p、60p、100p、
119.88p、120p( CTA-861-F)
2560 × 1080/23.98p、24p、25p、29.97p、30p、50p、59.94p、60p、100p、
119.88p、120p( CTA-861-F)
3840 × 2160/23.98p、24p、25p、29.97p、30p、50p、59.94p、60p(CTA-861-F)
1280 × 720/60Hz( VESA DMT)
1920 × 1080/60Hz( VESA DMT)
2560 × 1440/60Hz( VESA CVT Reduced Blanking)
2560 × 1080/60Hz( VESA CVT Reduced Blanking)
3440 × 1440/60Hz( VESA CVT Reduced Blanking)
1920 × 1080/240Hz
2560 × 1080/144Hz
2560 × 1440/144Hz
3440 × 1440/100Hz
※リフレッシュ・レート(Hz)は、各解像度の最大値です。
※ HDR(High Dynamic Range)対応
● HDMI IN/THRU フォーマット(USB 映像出力時)
1280 × 720/50p、59.94p、60p( CTA-861-F)
1920 × 1080/29.97p、30p、50p、59.94p、60p( CTA-861-F)
3840 × 2160/29.97p、30p、50p、59.94p、60p( CTA-861-F)
● USB 映像出力フォーマット
YUY2(非圧縮)、Motion JPEG(圧縮)
● USB 映像出力解像度(USB II 端子のみ)
1920 × 1080、1280 × 720、640 × 480
※フレーム・レートは、最大60fps
■音声
●入力チャンネル
MIC
AUX
HDMI(*1)
USB CHAT(*2)
USB GAME(*2)
USB MUSIC(*2)
USB SYSTEM(*2)
USB CONSOLE/MOBILE(*3、*4)
(*1)リニアPCM 48kHz 2ch、5.1ch、7.1ch
(*2)USB I/II 端子の接続設定が「PC」のとき
(*3)USB I 端子の接続設定が「CONSOLE/MOBILE」のとき
(*4)USB II 端子の設定が「MOBILE」のとき
●出力チャンネル
LINE OUT
PHONES
AUX(*5)
USB MIC(*6)
USB STREAM(*6)
USB PERSONAL(*6)
USB CONSOLE/MOBLE(*7、*8)
(*5)CTIA MIC 端子からマイク音声が出力されます。
(*6)USB I/II 端子の接続設定が「PC」のとき
(*7)USB I 端子の接続設定が「CONSOLE/MOBILE」のとき
(*8)USB II 端子の設定が「MOBILE」のとき
●オーディオ・ミキシング・バス
2(STREAM MIX、PERSONAL MIX)
●サンプリング周波数
Windows:44.1kHz、48kHz、96kHz
macOS / iOS /その他:48kHz
●信号処理
AD/DA:24 ビット
内部処理:32 ビット浮動小数点
●エフェクト
MIC:ボイス・チェンジャー、ノイズ・サプレッサー、コンプレッサー、イコライザー、
ディエッサー、リバーブ、ロー・カット
CHAT:ディエッサー、コンプレッサー
HDMI:イコライザー、バーチャル・サラウンド
GAME:イコライザー、バーチャル・サラウンド
STREAM:ディレイ
●音声ファイル再生機能
トラック数:2
データ・フォーマット:WAV(リニアPCM、48kHz、16 ビット、ステレオ/モノ)
最大再生時間:5 秒/トラック
●規定入力レベル
MIC:-87 ～ -12dBu(最大入力レベル:0dBu)
HEADSET MIC:-56 ～ -12dBu(最大入力レベル:0dBu)
AUX:-10dBu(最大入力レベル:+2dBu)
●入力インピーダンス
MIC:8k Ω
HEADSET MIC:1.3k Ω
AUX:10k Ω
●規定出力レベル
LINE OUT:-4dBu(最大出力レベル:+8dBu)
PHONES/HEADSET:+1dBu(最大出力レベル:+13dBu)
PHONES/HEADSET:78mW + 78mW(32 Ω負荷時)
PHONES/HEADSET:35mW + 35mW(250 Ω負荷時)
●出力インピーダンス
LINE OUT:1.1k Ω
PHONES/HEADSET:10 Ω
AUX(MIC):940 Ω
■その他

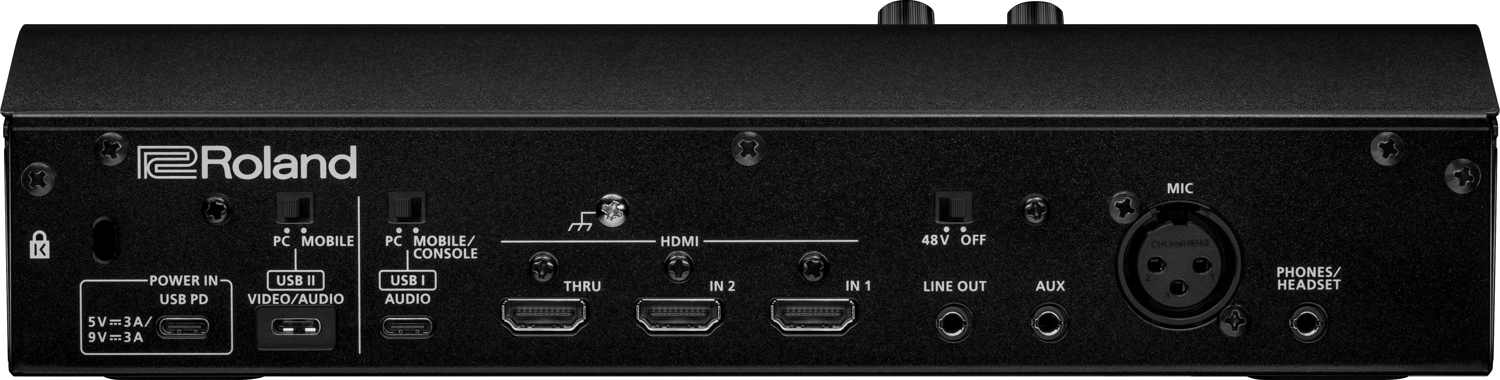

●端子
MIC 端子:XLR タイプ(ファンタム電源DC 48V、6mA Max)
PHONES/HEADSET 端子:ステレオ・ミニ・タイプ(CTIA、プラグイン・パワー対応)
AUX 端子:ステレオ・ミニ・タイプ(TRRS)
LINE OUT 端子:ステレオ・ミニ・タイプ(TRS)
HDMI IN 1 ～ 2、THRU 端子:HDMI タイプA(*9、*10)
USB I 端子:USB Type-C(R)(*11)
USB II 端子:USB Type-C(R)(*12、*13)
USB POWER IN 端子:USB Type-C(R)(*14)
(*9)HDCP 対応
(*10)マルチフォーマット対応
(*11)Audio/MIDI/HID 対応
(*12)Video/Audio/MIDI/HID 対応
(*13)USB PD(Power Delivery)対応スマートフォンに給電可能(USB POWER
IN 端子に9V/3A 供給された場合)
(*14)5V/3A、または、9V/3A が供給可能なUSB PD 対応AC アダプターが必要です。
●電源
USB バスパワー(*15)
USB PD 対応AC アダプター(市販品)
(*15)5V/3A が供給可能なパソコンをUSB II 端子に接続した場合バスパワーで動
作します。
●消費電流
5V DC、3A
9V DC、3A(*16)
(*16)USB II 端子に接続したスマートフォンへ給電する場合
●対応OS
Microsoft Windows 10、Windows 11
Apple macOS 12 以上
Apple iOS 16 以上
※本製品は本動作条件を満たす標準的なパソコンで動作を確認しておりますが、
この条件下での動作すべてを保証するものではありません。同一条件下でも、パ
ソコン固有の設計仕様や使用環境の違いにより処理能力が異なることをご了承願
います。
●外形寸法
269(幅)× 130(奥行)× 70(高さ)mm
●質量
1.35kg
