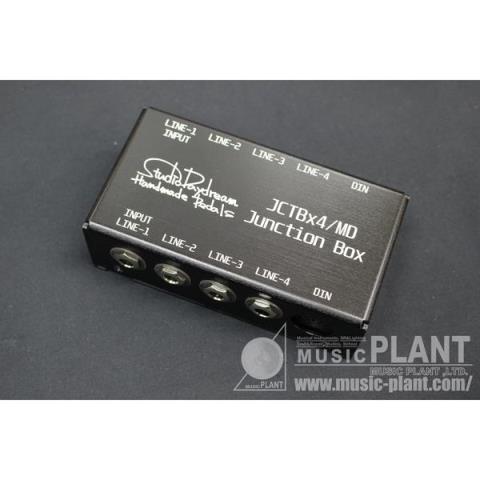

Studio Daydream JCTBx4/MD Ver3.0

画像を拡大する

ジャンクションボックス

Studio Daydream JCTBx4/MD Ver3.0 中古にて入荷です!
Studio Daydream製の4ラインタイプのジャンクションボックス!
使用感の少ない中古美品です。
箱、マニュアル付属いたします。

ペダルボード構築の必需品、ジャンクションボックスの4ラインタイプです。ペダルボード全体の入出力を一か所にまとめ、配線をすっきり仕上げられます。本番前のセッティング時間を短縮し、思わぬトラブルも防ぐことが可能です。
Rev.3.0では専用設計のアルミ板金ケースを採用。ヘアラインにレーザー刻印仕上げです。
全フォンジャックラインはモノラル/ステレオ両対応で、アンプのチャンネル切り替えスイッチへの接続にもご使用いただけます。また、DINコネクタ部は5ピンMIDIケーブルを含む、最大8ピンまでのコネクターに対応。
ルーティング内のグランドループ防止、アンプのチャンネル切り替え信号対応の為、ライン間のアースを分離し、ギター等の入力機材専用端子をLINE-1に割り当てました。
電源を必要としないシンプルなパッシブタイプ。

Sold Out!!

売却済みです。

あしからずご了承ください。

Spec

・モノラル/ステレオ1/4インチフォンジャック x 4ライン
※プラグが接続されていない時はグランドにショート
・DINジャック x 1ライン
[3PIN/5PIN(MIDI)/7PIN/8PIN]
※同心円上に45度配列でピンが並ぶものに対応
・本体サイズ:横約122mm x 縦約71mm x 高さ約42mm
※ジャックなどの突起部を含む
・同じ名前のライン同士が内部で接続されています。
・ギター等の入力機材をLINE-1[INPUT]に接続してください。グランドループを防ぐため、全ラインのアースが分離されており、このラインのみがシャーシアースに接続されています。
・方向性はありませんので、どちら側もINまたはOUTとしてお使いいただけます。
・LINE1～4はモノラル/ステレオ信号ライン用です。1/4インチフォンプラグに対応しています。
どちらか一方でもプラグを接続していない状態の時には、信号ラインがオープンになることによるノイズ発生を防ぐため信号ラインがグランドにショートする仕組みになっています。
・DINは5ピンMIDIケーブルを含む、最大8ピンまでのコネクターに対応。
パッシブ接続ですので、信号を増幅する機能はありません。
