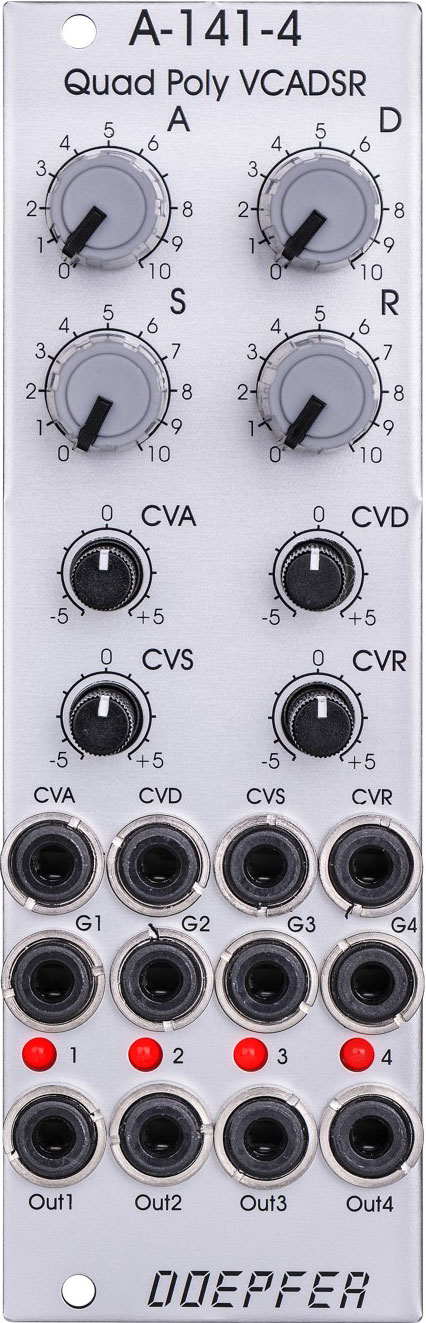

Doepfer   A-141-4 Quad Poly VCADSR

A-141-4 Quad Poly VCADSR はポリフォニック・パッチを構築する用途で設計されたクアッドCVエンベロープ・ジェネレーターです。このモジュールには一般的なマニュアル・コントロールを備えた4つのADSRタイプのCVエンベロープ・ジェネレーターと、全てのパラメーターのポラライザー付きCV入力が搭載されています。4つのエンベロープ・ジェネレーターにはそれぞれ、ゲート入力、コントロールLED、エンベロープ出力が用意されています。

モジュールには以下のコントロールと入出力を搭載しています。

・アタック(マニュアル・コントロール)
・ディケイ(マニュアルコントロール)
・サスティン(マニュアルコントロール)
・リリース(マニュアルコントロール)
・CVAコントロール(アタックCV入力用ポラライザー)
・CVDコントロール(ディケイCV入力用ポラライザー)
・CVSコントロール(サスティンCV入力用ポラライザー)
・CVRコントロール(リリースCV入力用ポラライザー)
・CVAソケット(アタックCV入力)
・CVDソケット(ディケイCV入力)
・CVSソケット(サスティンCV入力)
・CVRソケット(リリースCV入力)
・ゲート入力1~4
・エンベロープ出力1~4
・LEDディスプレイ1~4(エンベロープ出力の表示)
各エンベロープの出力CVの範囲は0〜10Vです。

アタック / ディケイ / リリースの設定可能な時間の範囲は約1ミリ秒〜30秒です。
